City váltók motorizálása

HSzabi1
126 napló

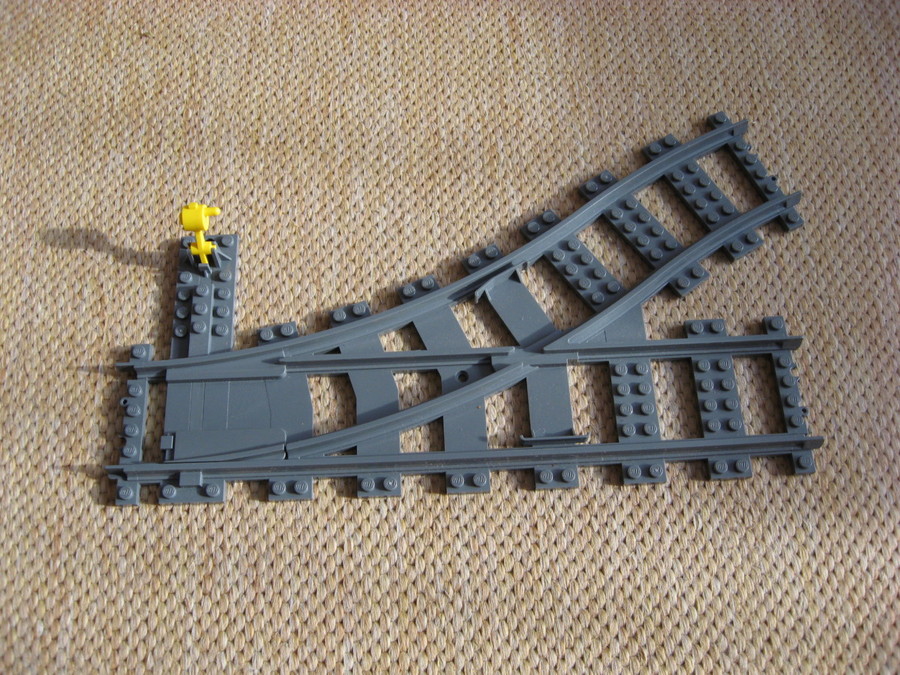

LEGO 7895 - Kézi váltók

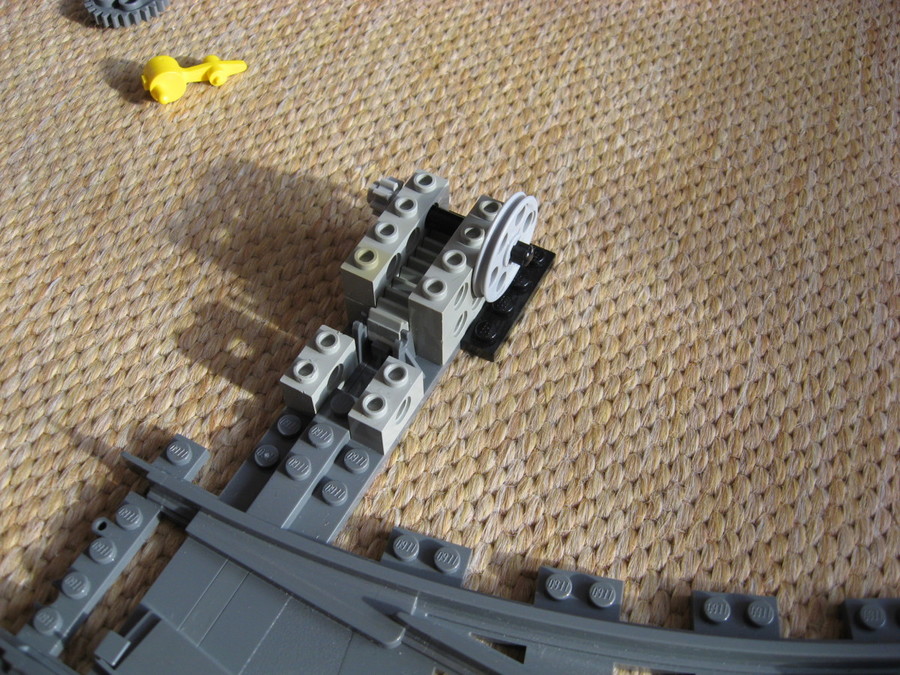

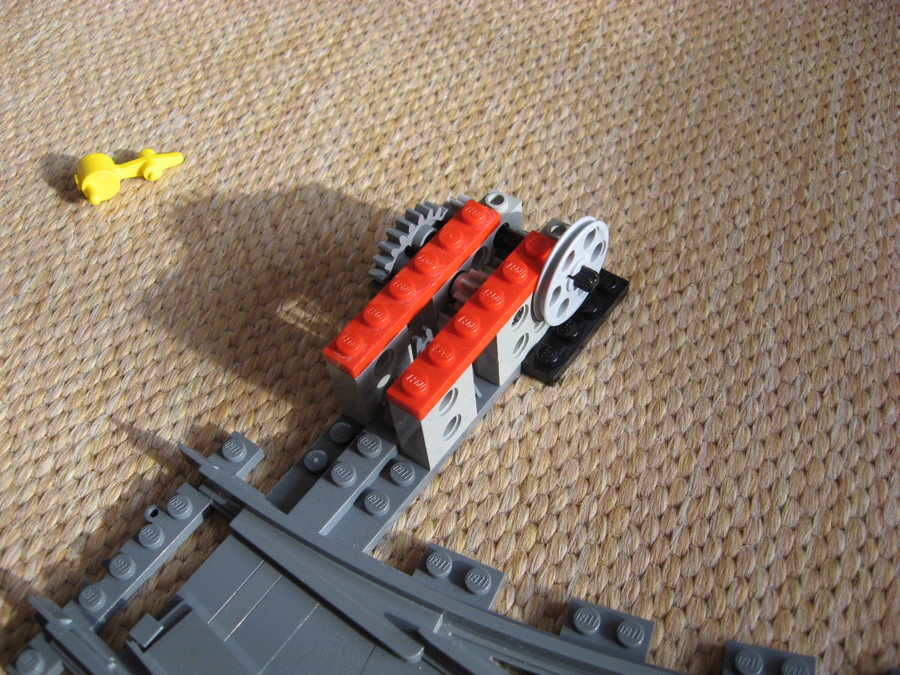

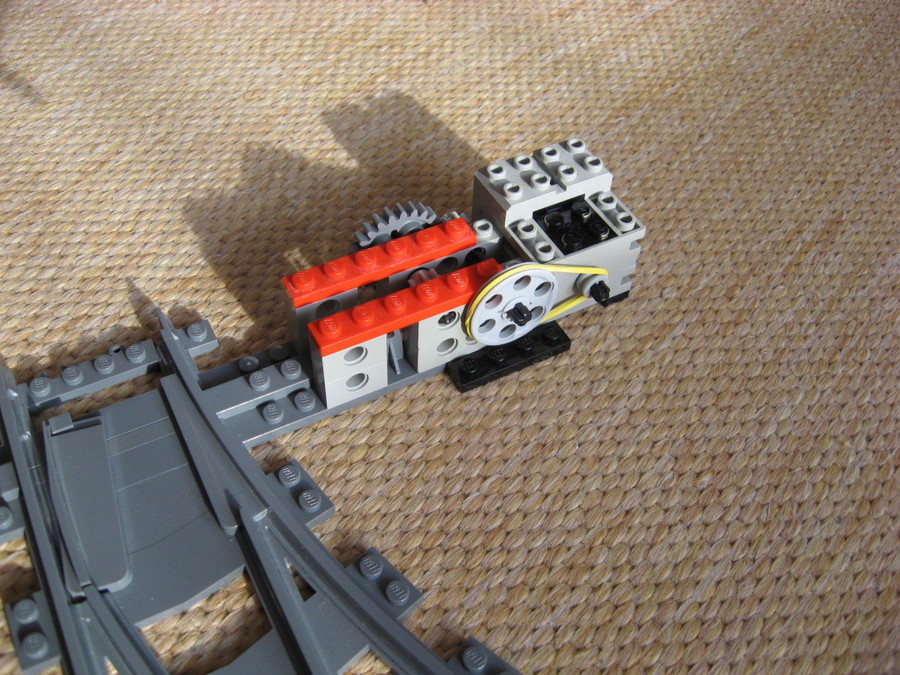

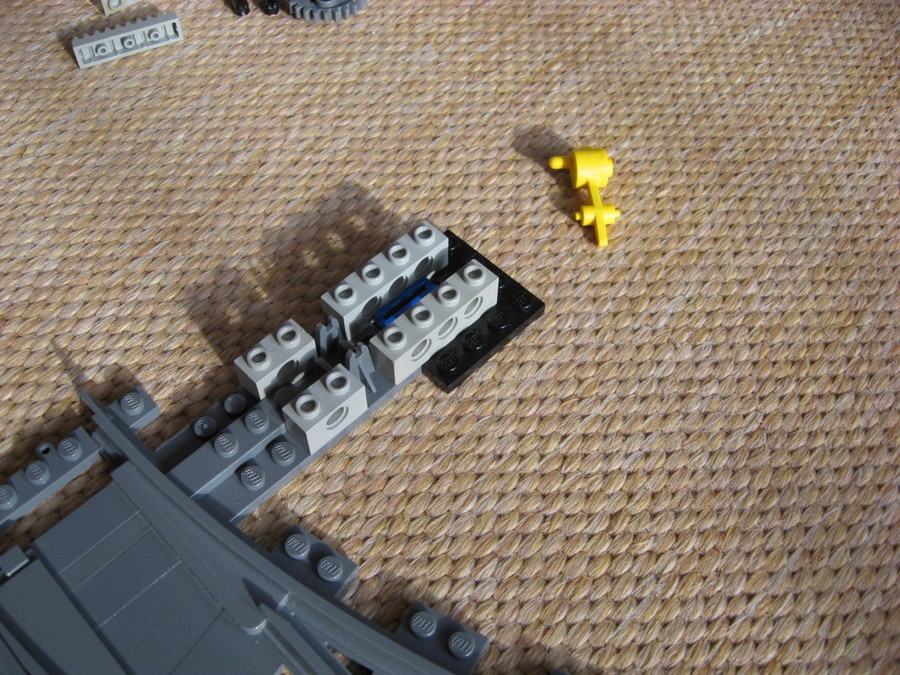

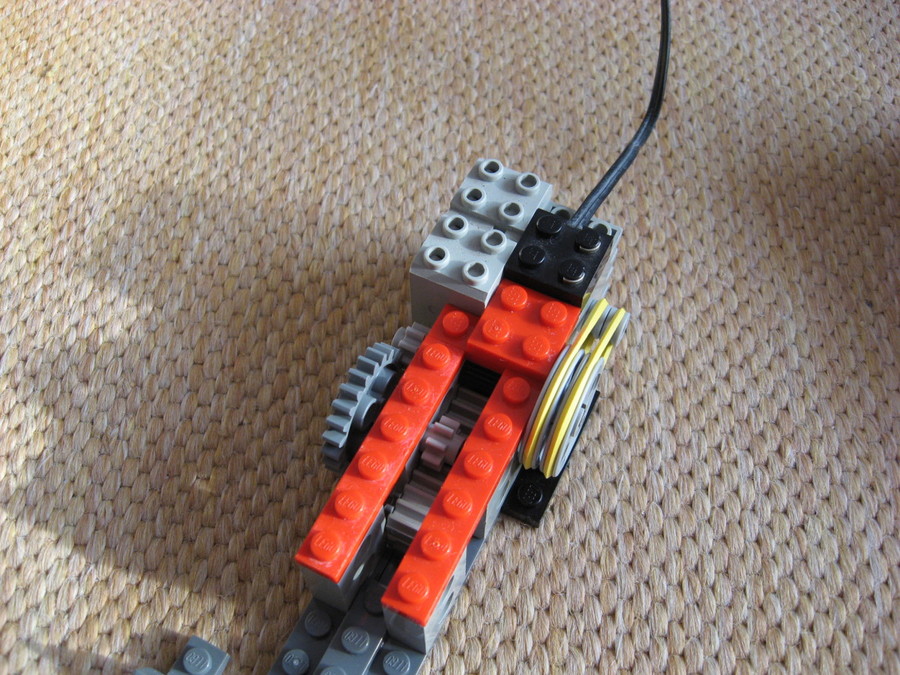

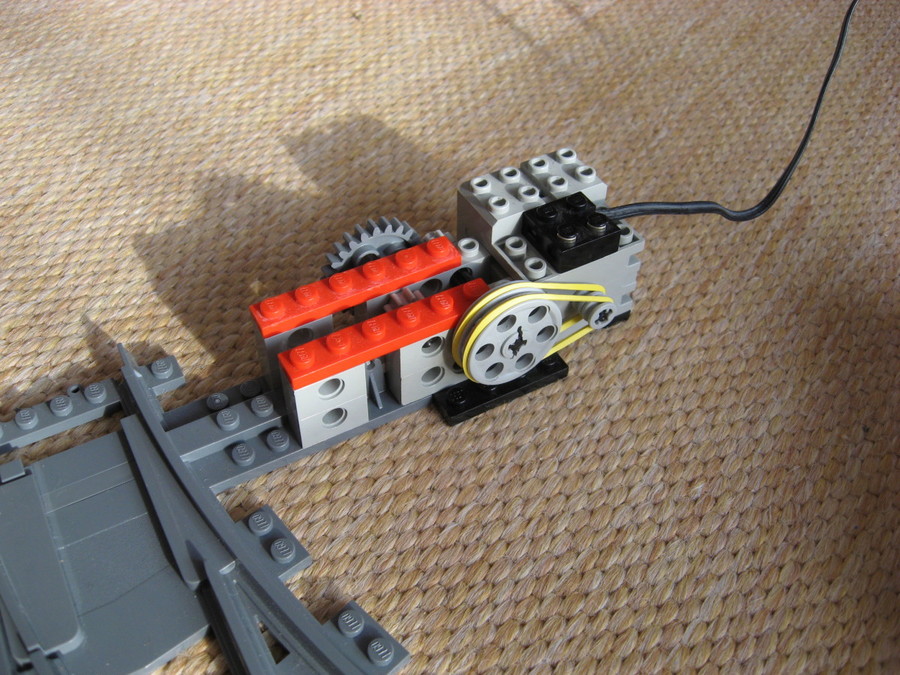

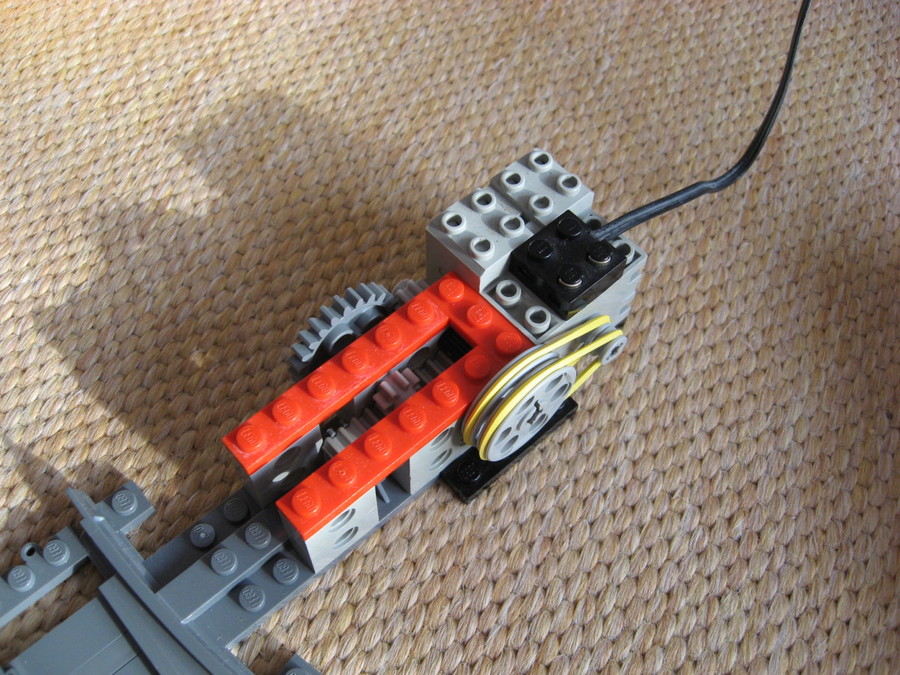

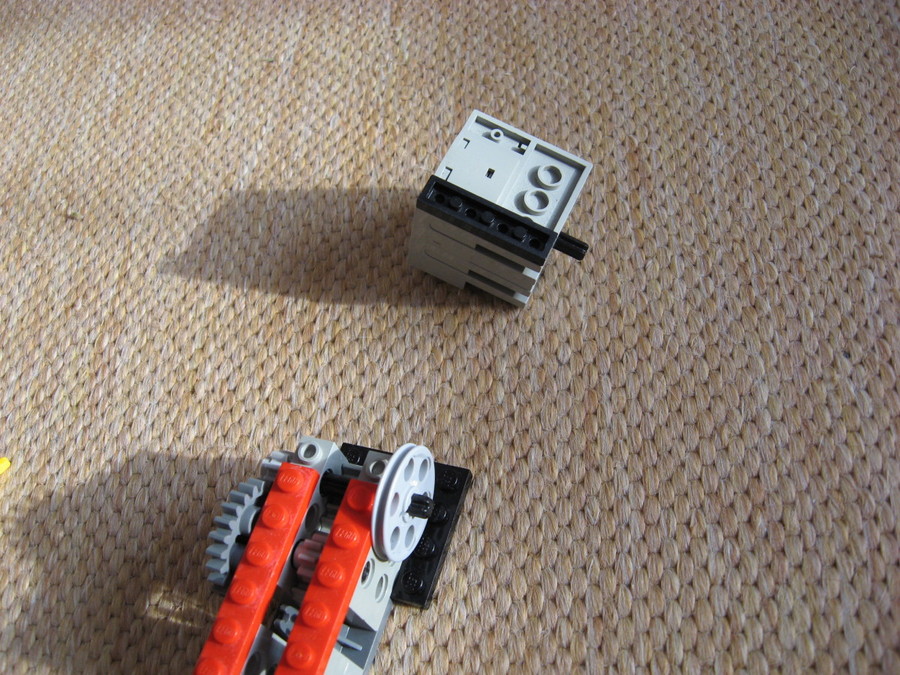

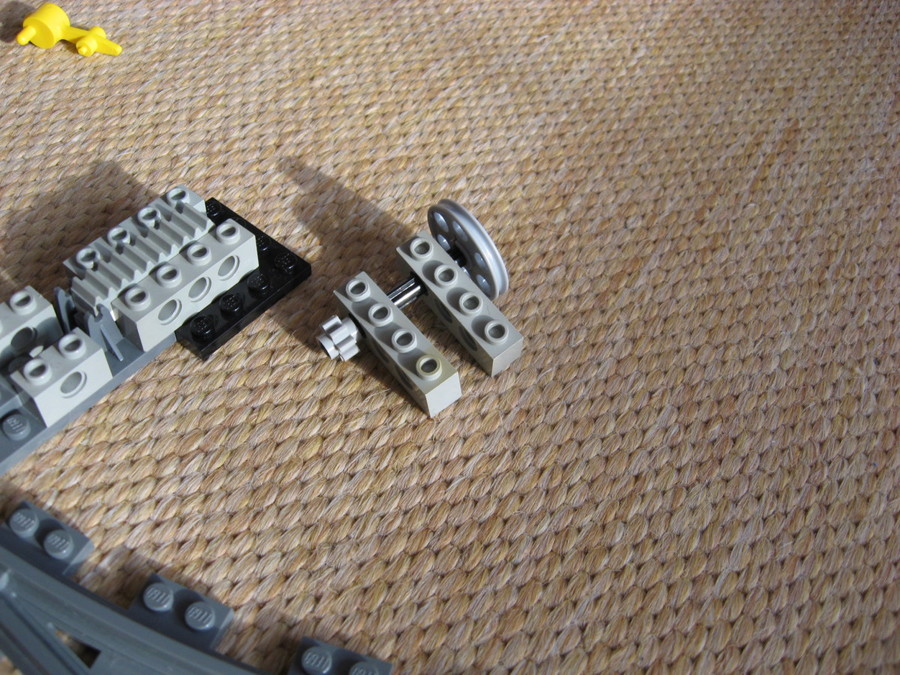

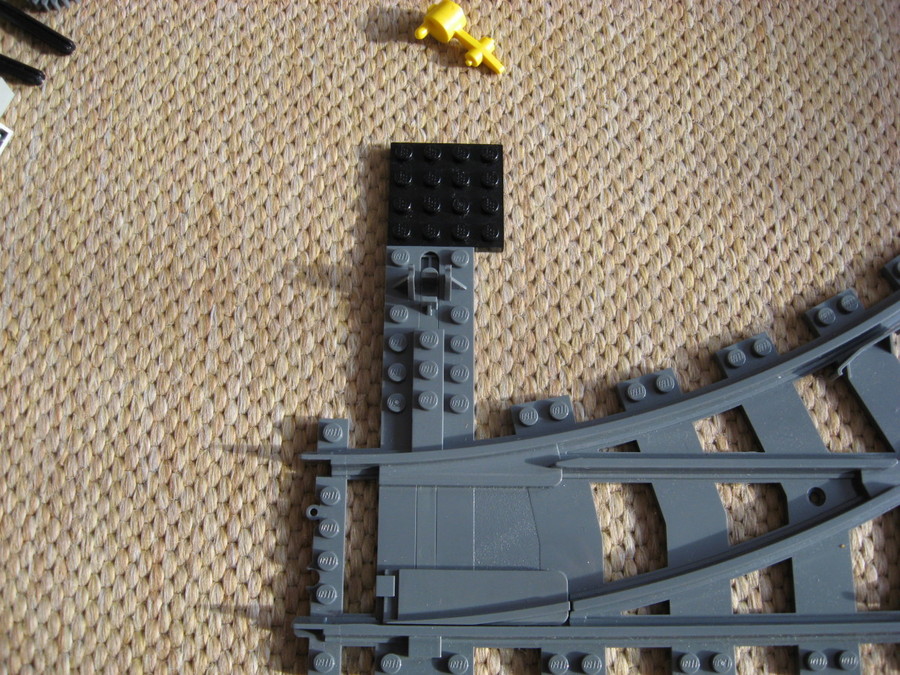

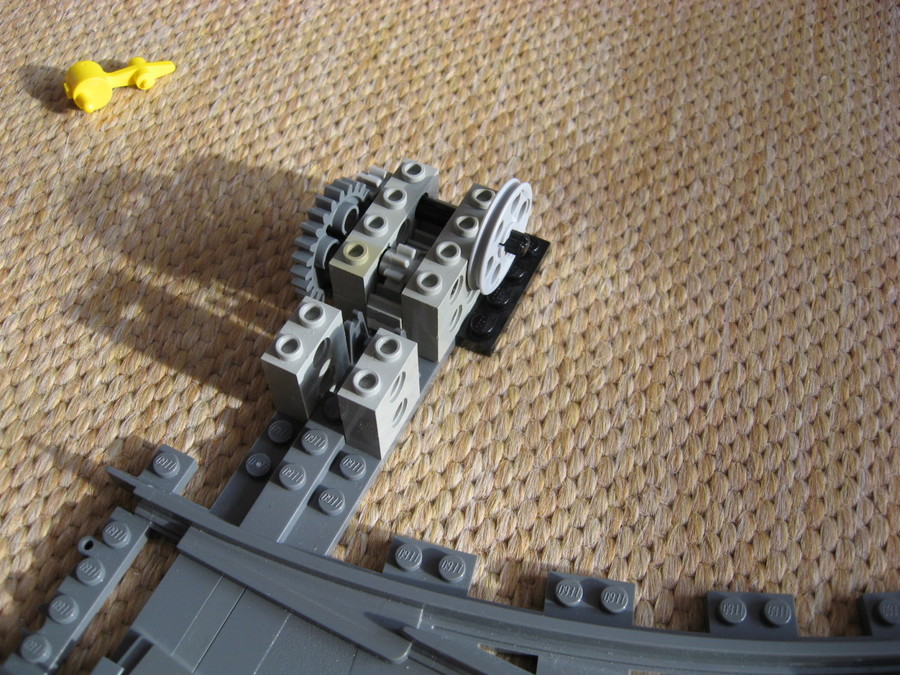

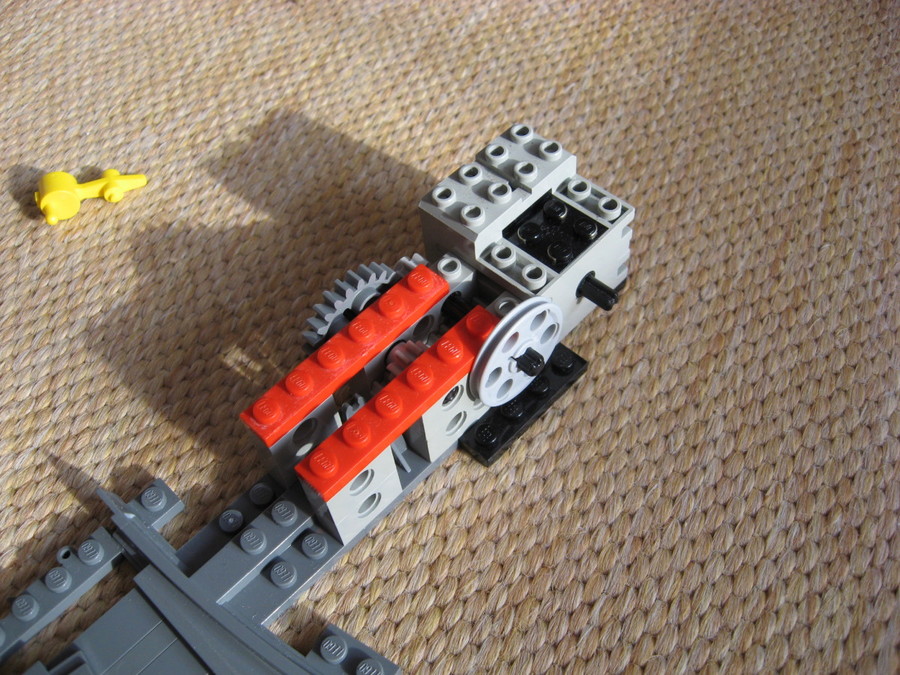

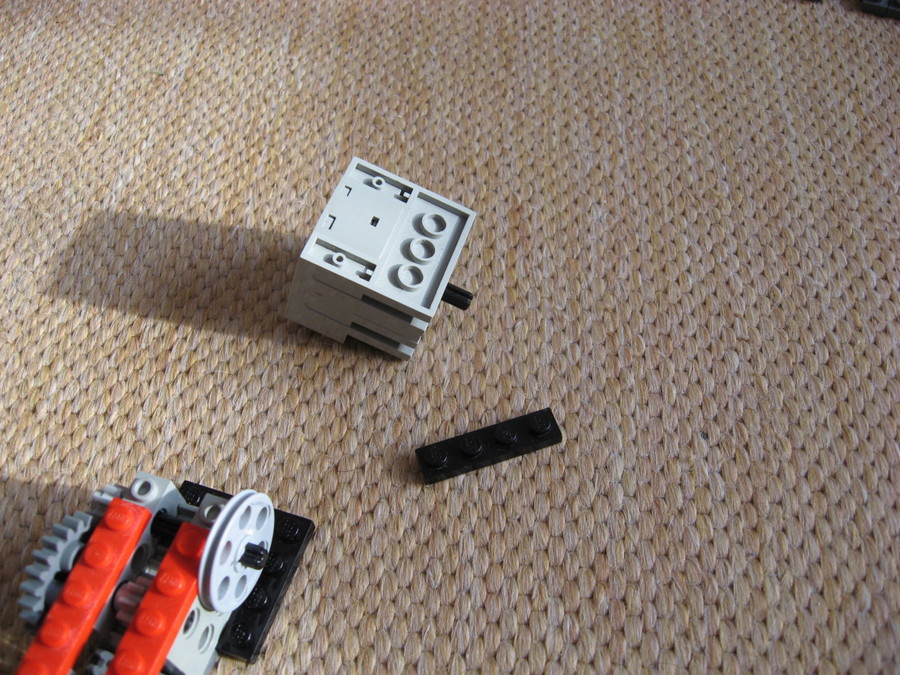

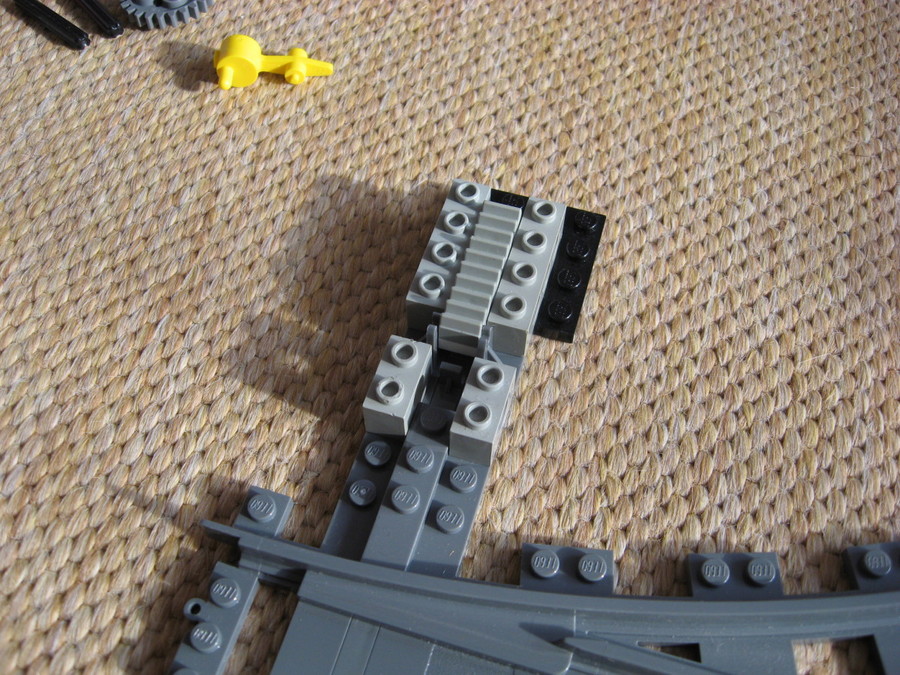

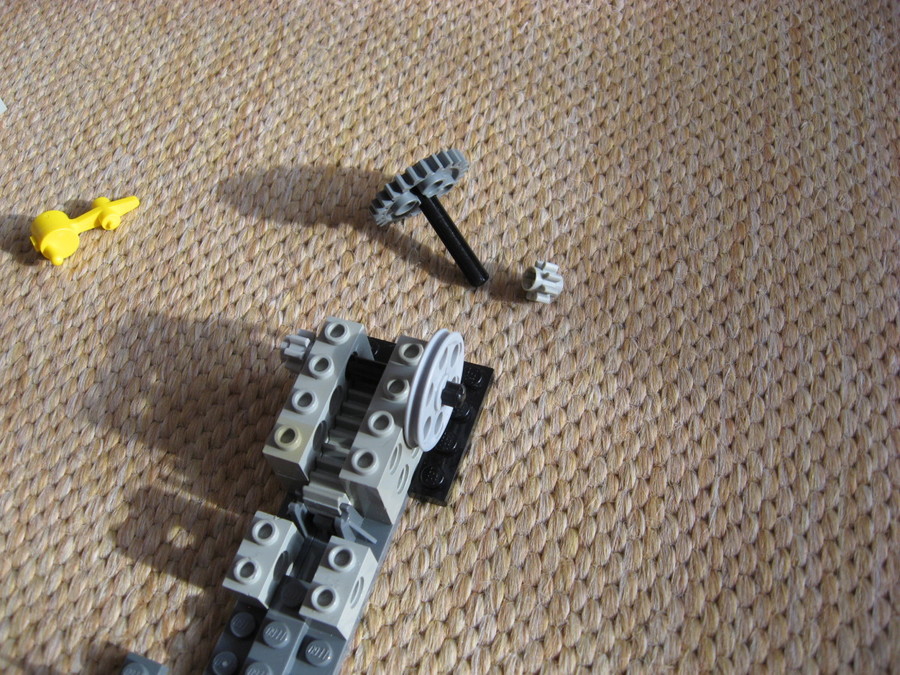

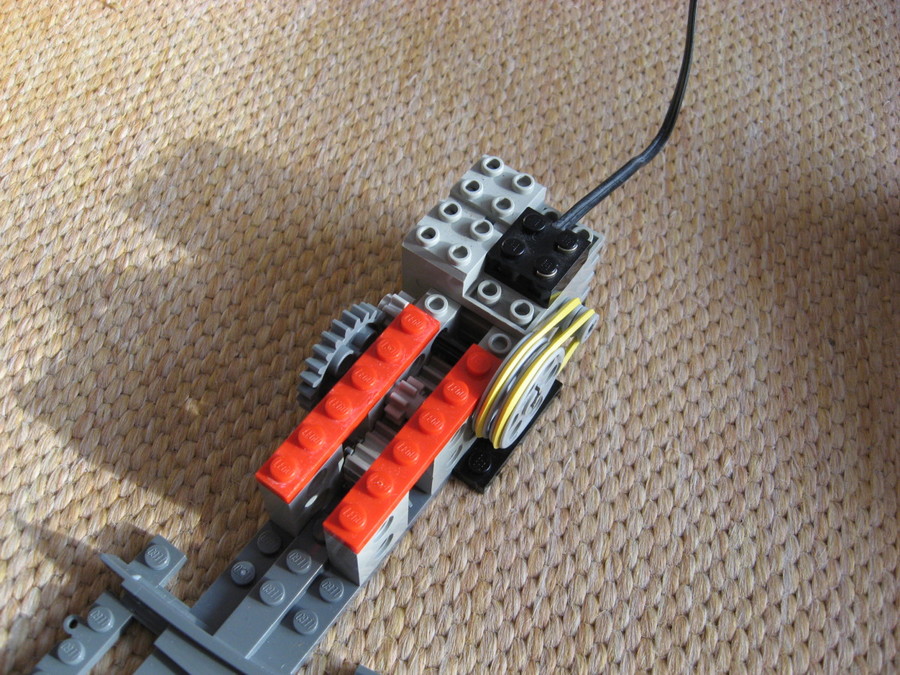

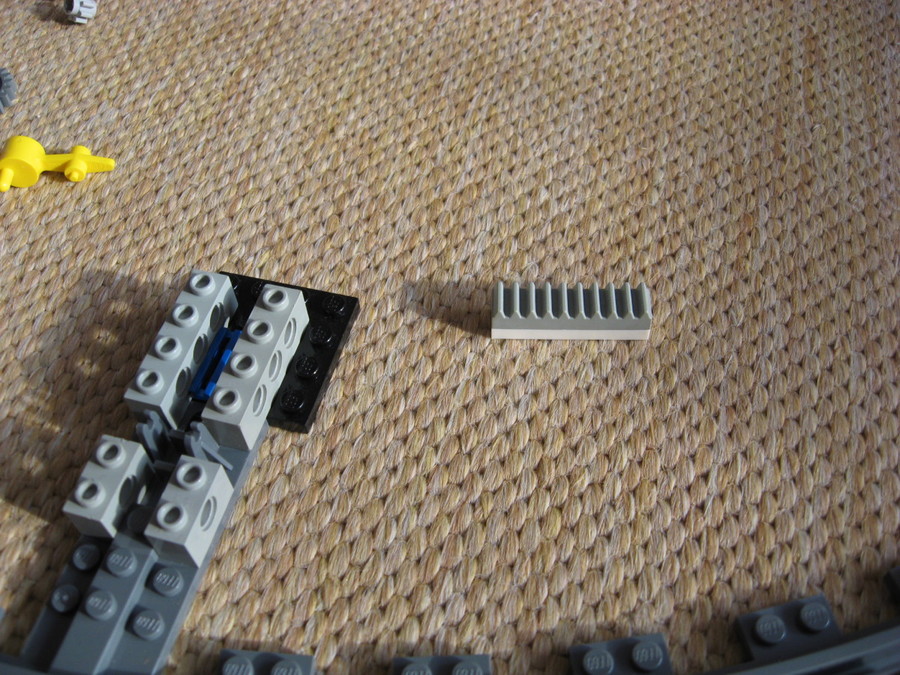

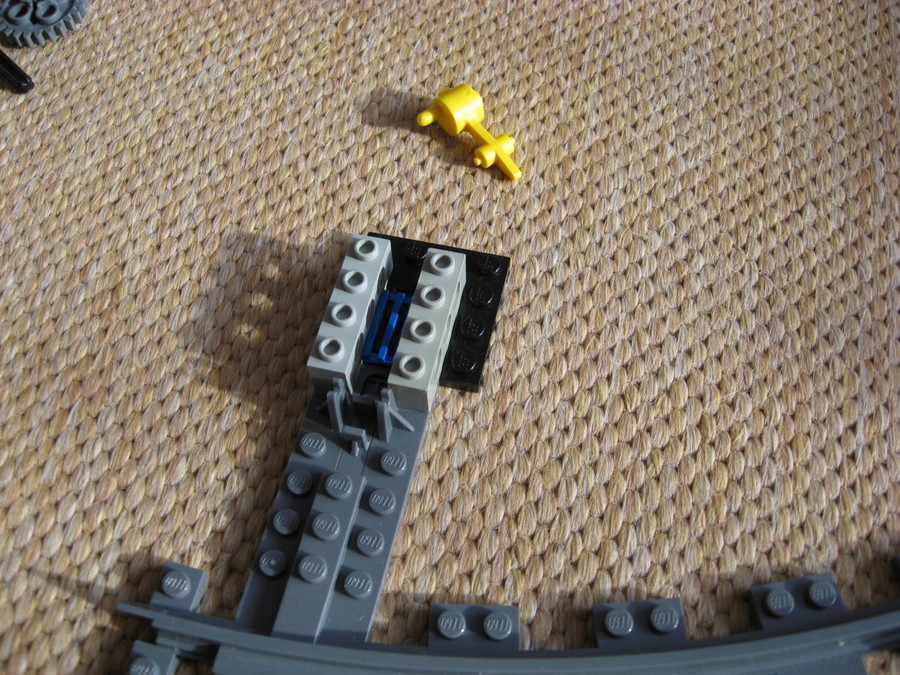

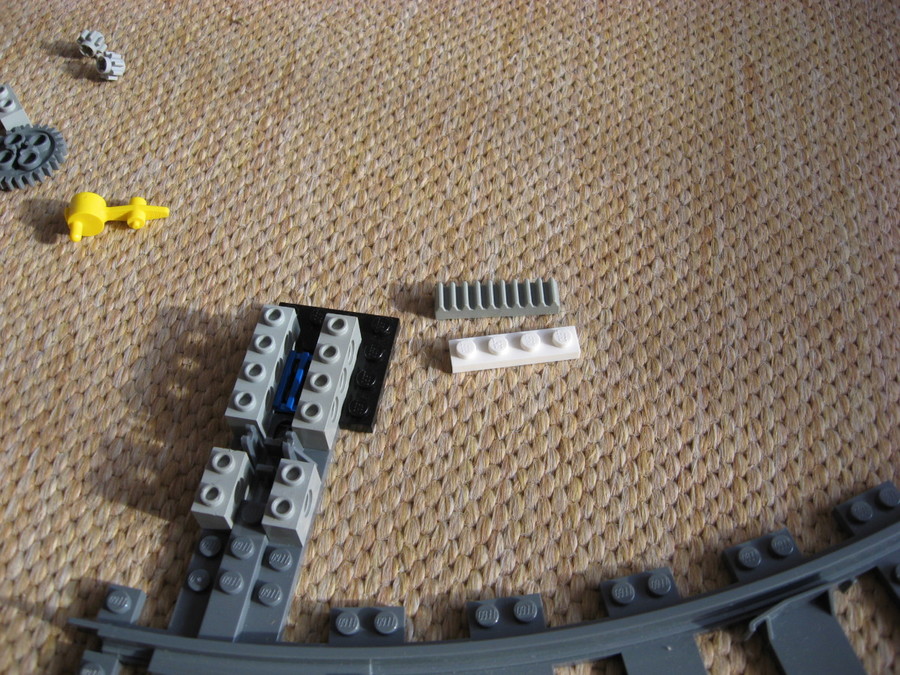

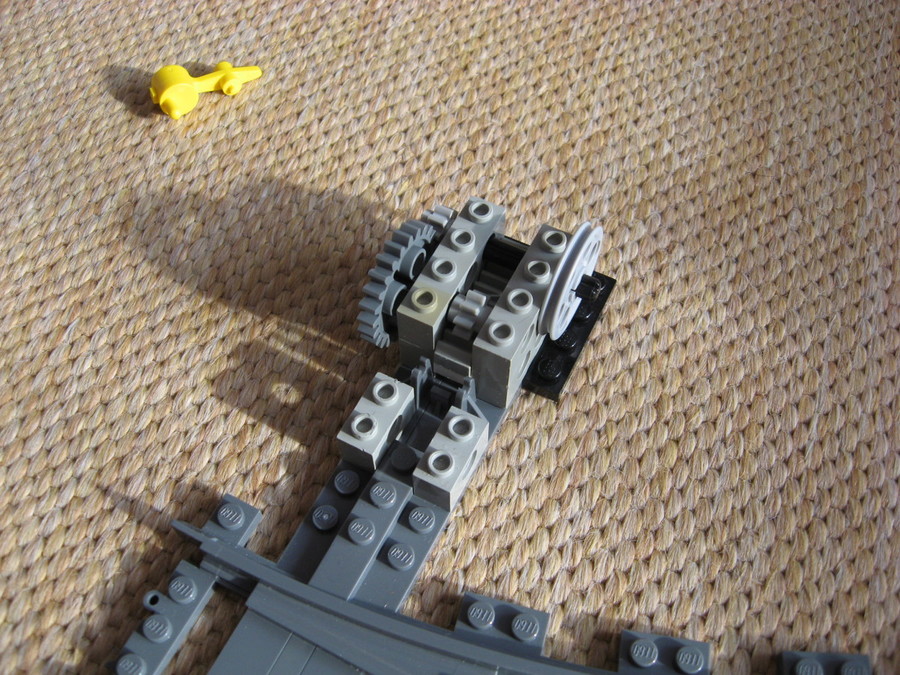

Szeretem a távirányítható, elektromosan kapcsolható dolgokat. Az a szerencsém, hogy ma már a lego igazán támogatja ezt a kedvtelésemet. A City vonatok működtetése alapból távirányítós, de akkor a váltókat miért kellene kézzel kapcsolgatni ? Főleg, ha váltó párokat akarunk működtetni. Legyenek inkább PF távirányítóval vezérelhetőek, az sokkal jobb ! Ehhez egy motoros meghajtás szükséges, ami elég kicsi, mégis annyira erős, hogy a váltó rugós mechanikáját át tudja billenteni. Legyen benne nyomaték határolás, ha tovább nyomjuk a vezérlő gombját, ne ugorjon szét az egész. Amit kialakítottam, az egy minimál megoldás, ennél kisebbet nem nagyon lehet, a vonatok mellett szerencsére nem hangsúlyos, stabilan üzemel, csendes és viszonylag gyors kapcsolású. Kiállításon kérte az egyik Vendég, hogy osszam itt meg az építést, mert szeretné ilyennel fejleszteni a sínrendszerét. Az alábbi képek alapján megépíthető, jó szórakozást kívánok a vállalkozó kedvűeknek! Ha csak PF M motor van kéznél, akkor az is jó hozzá, a motor felfogatást kell kicsit módosítani, az áttételezés megfelelő lesz.

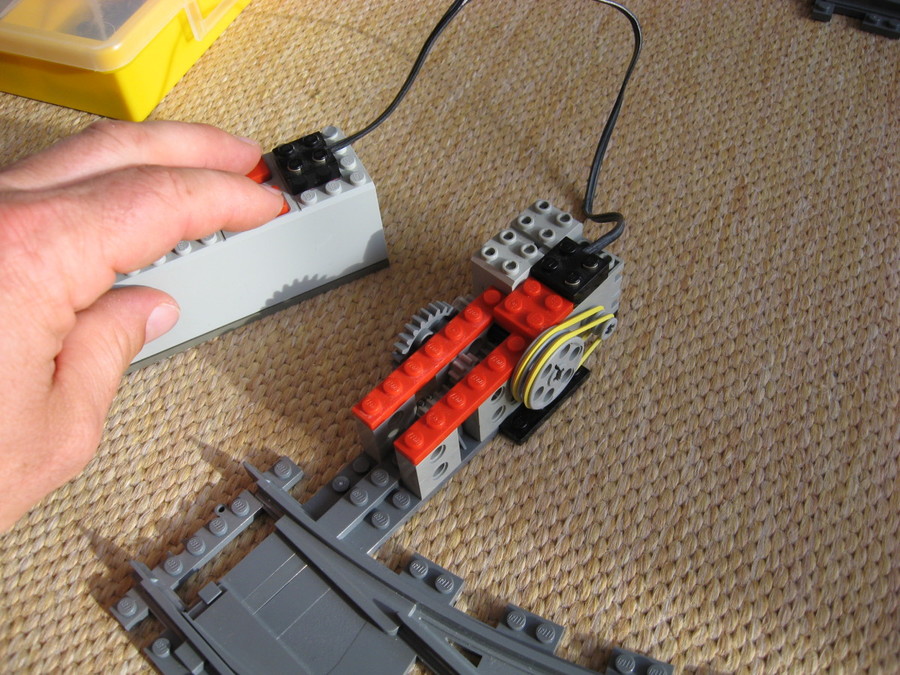

Ha minden jól sikerül, akkor így kell működnie:

Ha van kéznél egy Mindstorms EV3, akkor egy automatizált váltópár is beüzemelhető, ekkor a vonat vagy véletlen szerűen közlekedik (3 vagy több vágányút lehetőség esetén), vagy egyszer az egyik, másodszor a másik útvonalon:

Köszönöm a figyelmet !

2015-06-09
