Automatizált violágítótorony

---

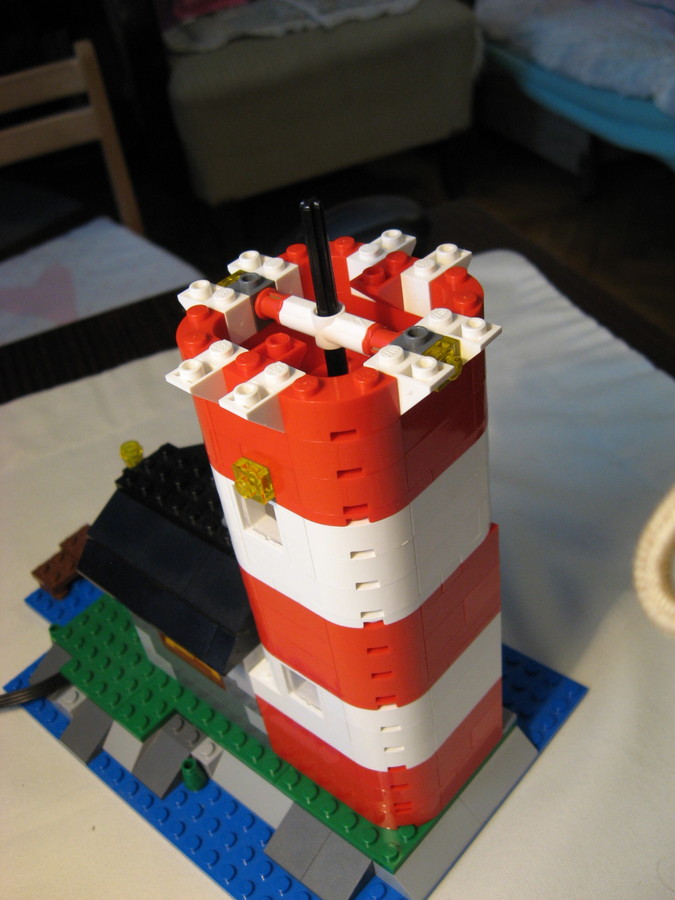

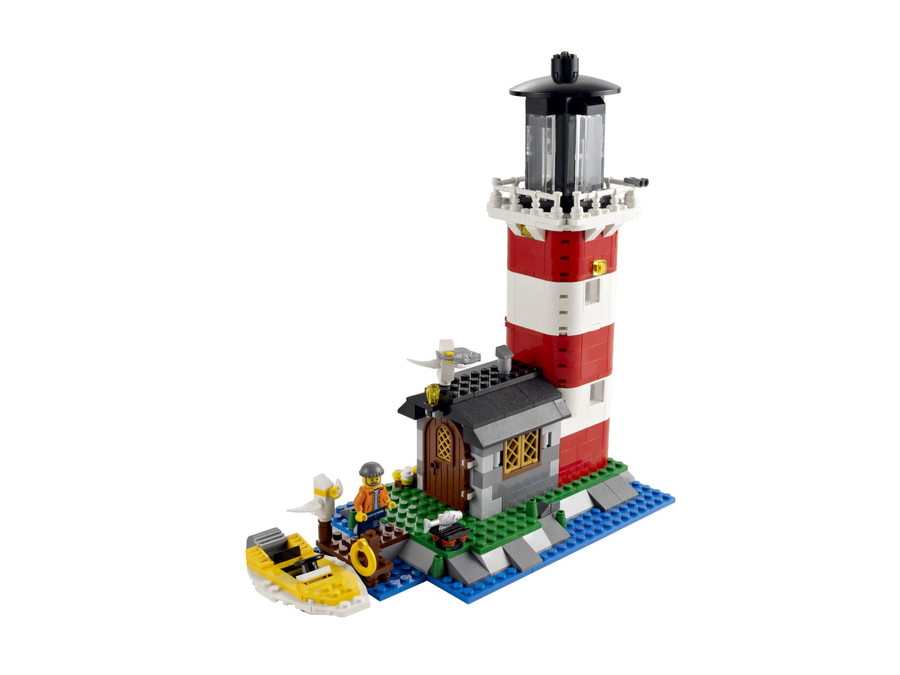

Ezt a 2011-ben kiadott kedves Creator készletet kölcsön kaptam, Bolka lego kiállításról szóló képes beszámolójában is szerepelt a 12. képen, de ott még tekerős változatban. Eredetileg ott, ahol a motor kapott helyet, egy kis szolgálati helyiség van vaskályhával, és egy toronyba vezető feljáróval, utóbbi helyére került a hajtómű. A készlethez tartozó kis csónakot nem hoztam magammal, a mólón és a tetőn ücsörgő sirályok, szájukban halakkal, nagyon aranyos kiegészítői az épületnek. Kis grillsütő és virágláda is van az ajtó és a kis stég között. Az épületet sziklák tartják a víz felett, tökéletes a hangulata. Azt hiszem, hogy a piros zászló nem eredeti tartozék, de jól mutat a torony tetején:

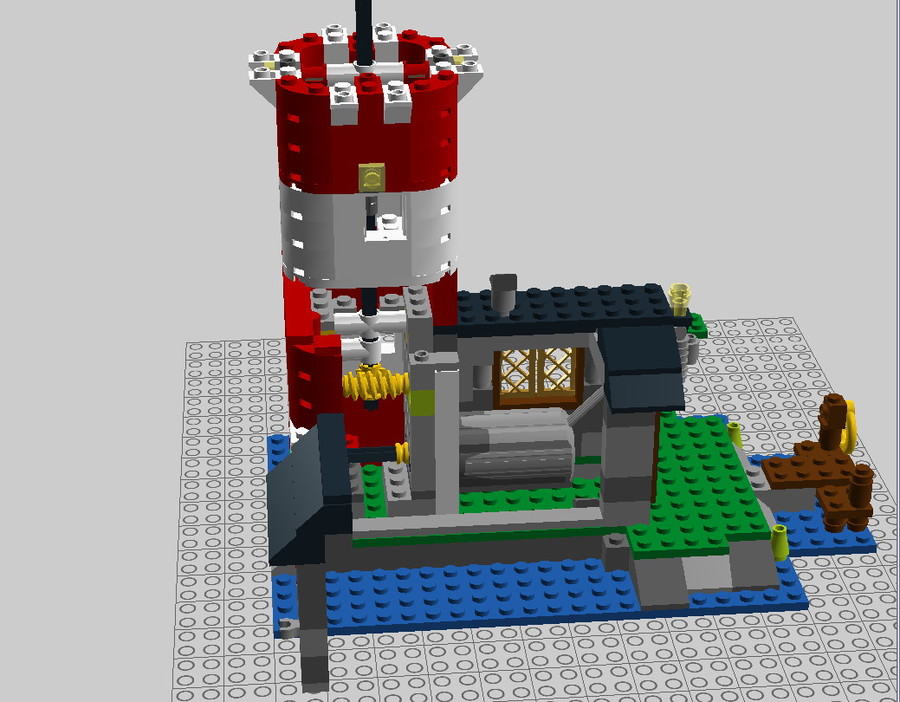

A tulajdonosa megkért, hogy a tükör forgását motorizáljam és a világítással is csináljak valamit, hogy egy következő kiállítás alkalmával működésre bírható legyen :-) Először LDD-ben készítettem el a "gépházat"

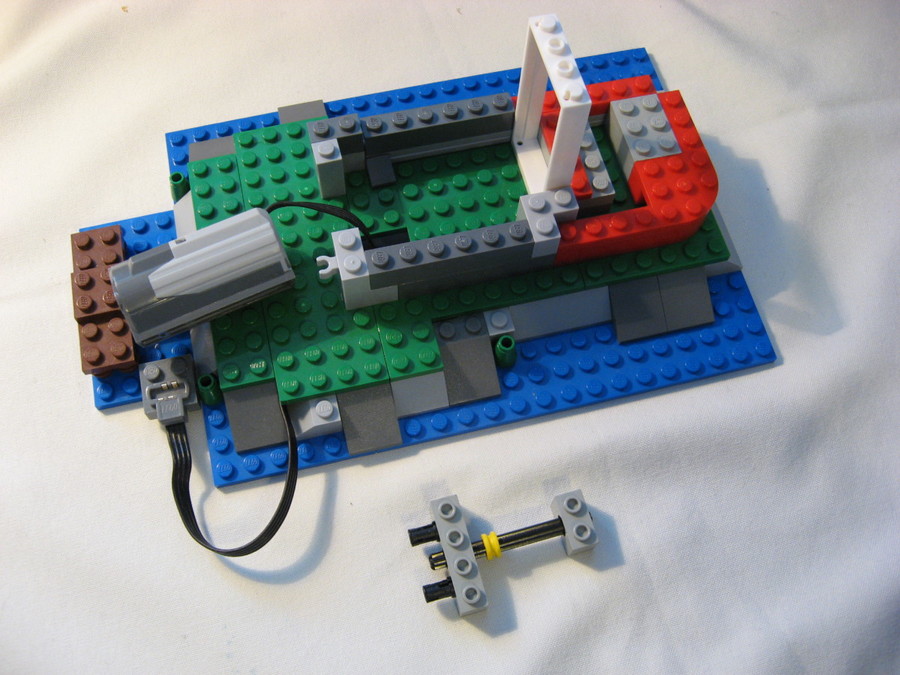

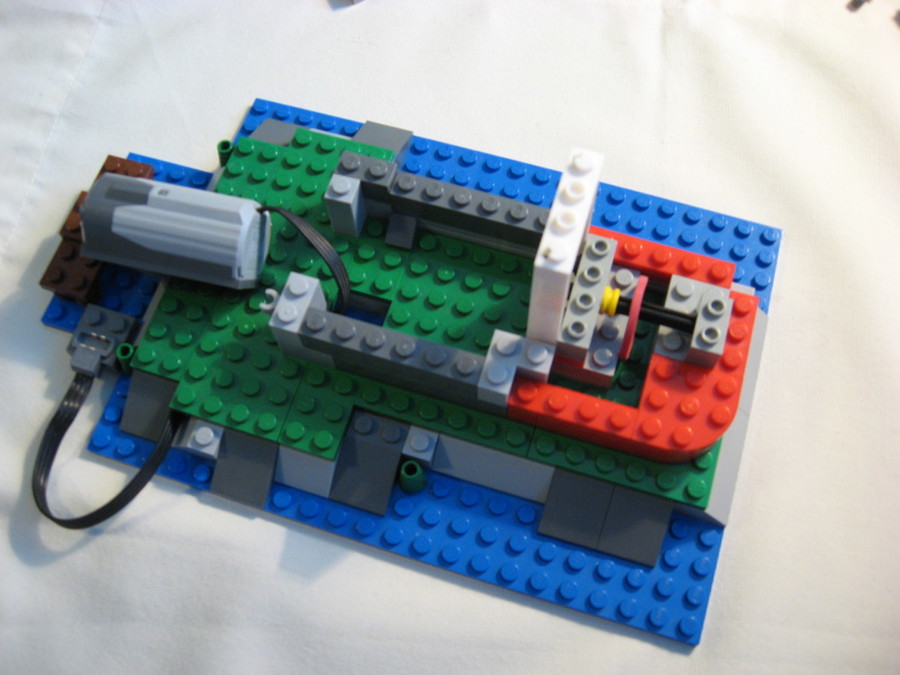

Na persze nem ez volt a 1.0-as változat, elsőre sikerült túl lassítanom, a hajtómű teszt változatának megépítése után láttam, hogy nem találtam el elsőre, utána jött az 1.1 változat, ez szerepel a képen, ez már megfelelőnek mutatta magát:

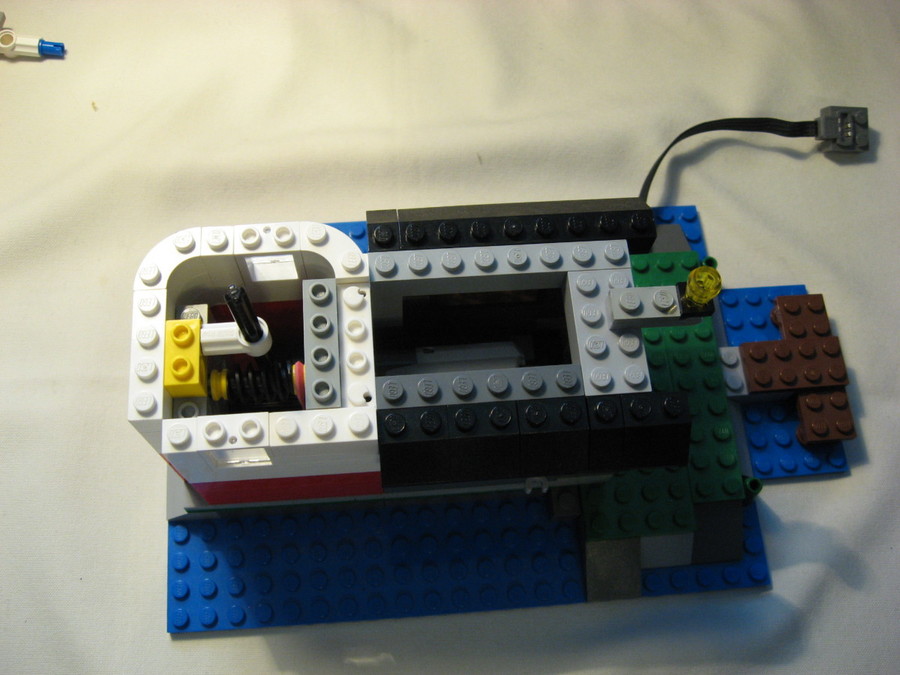

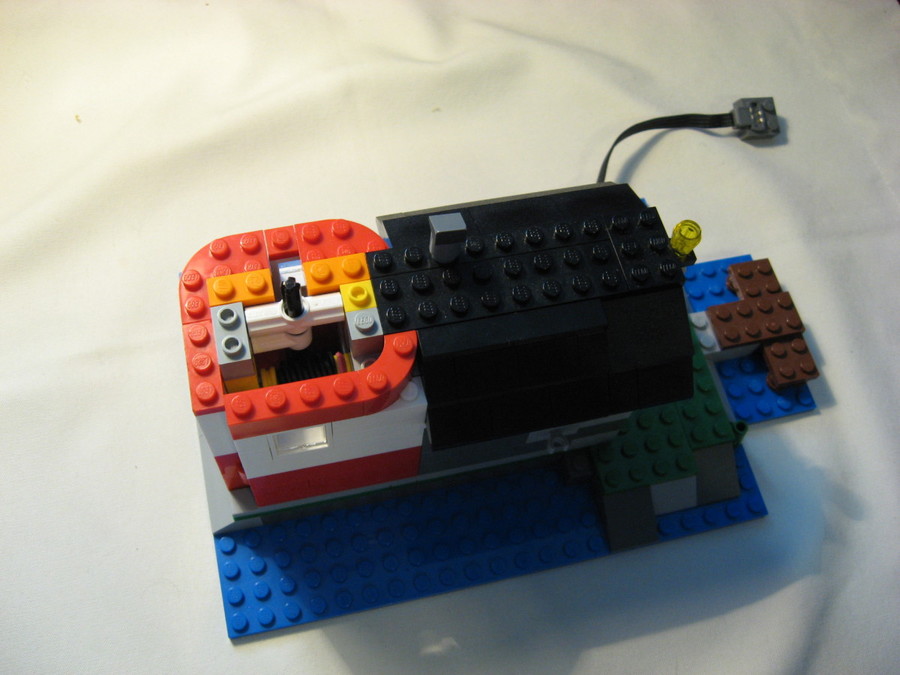

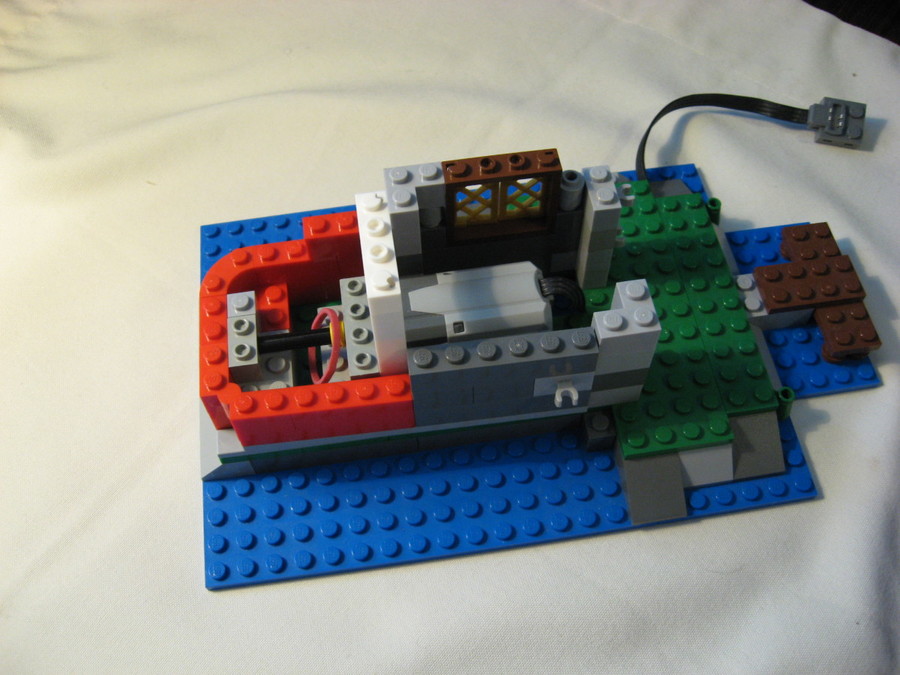

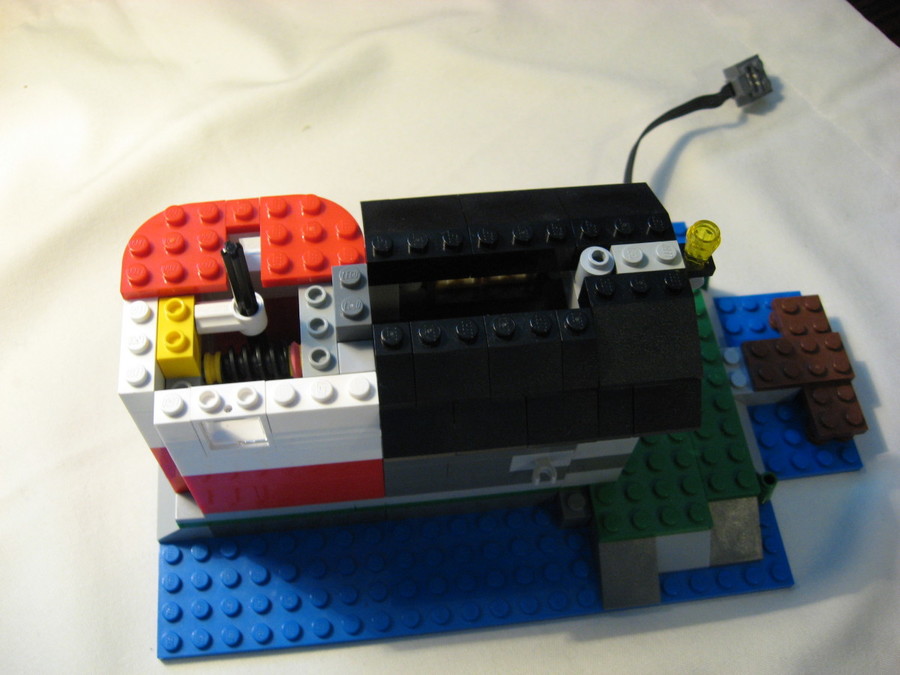

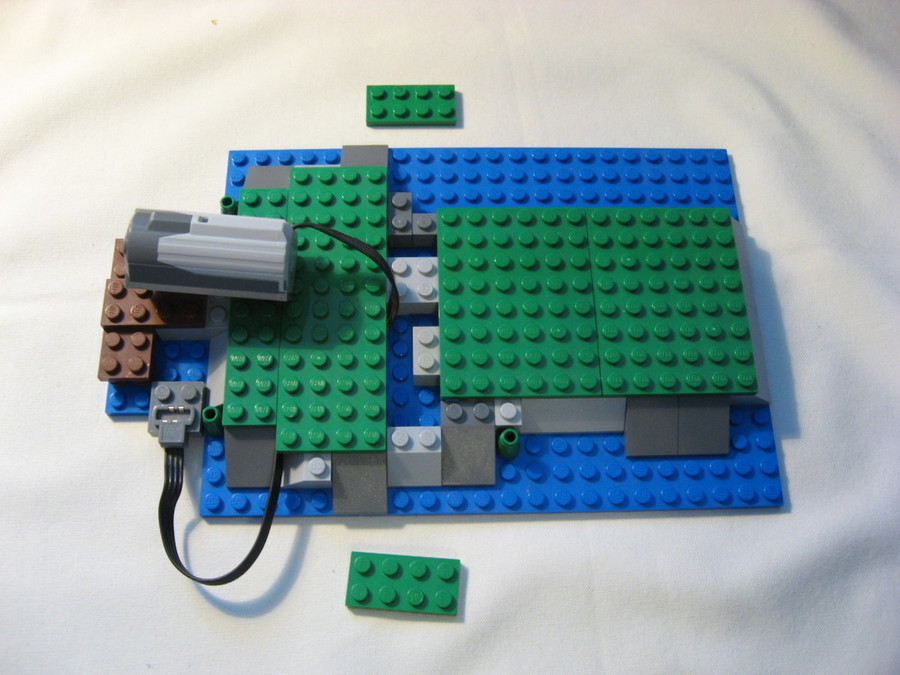

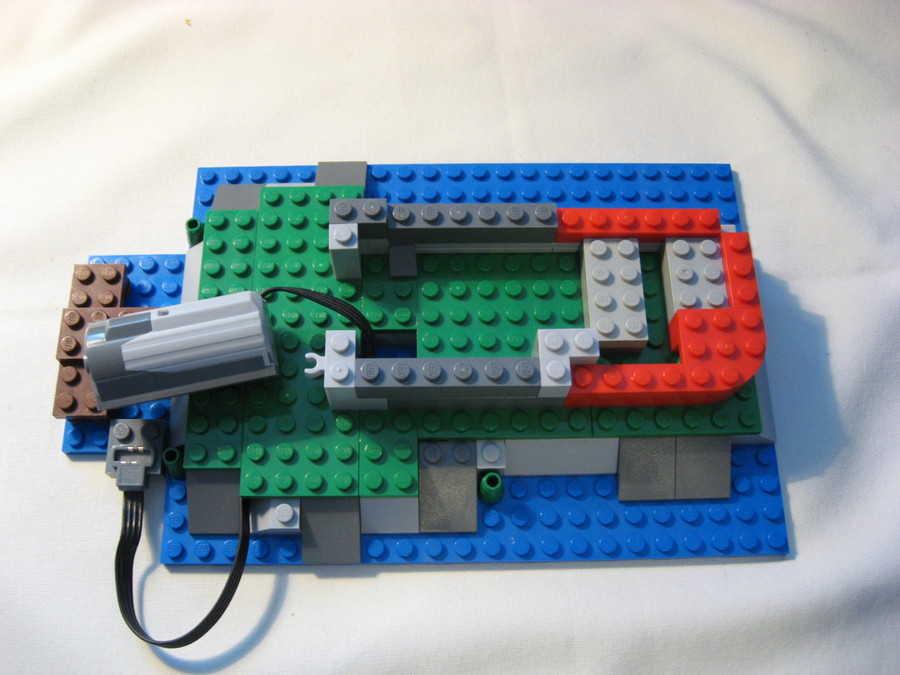

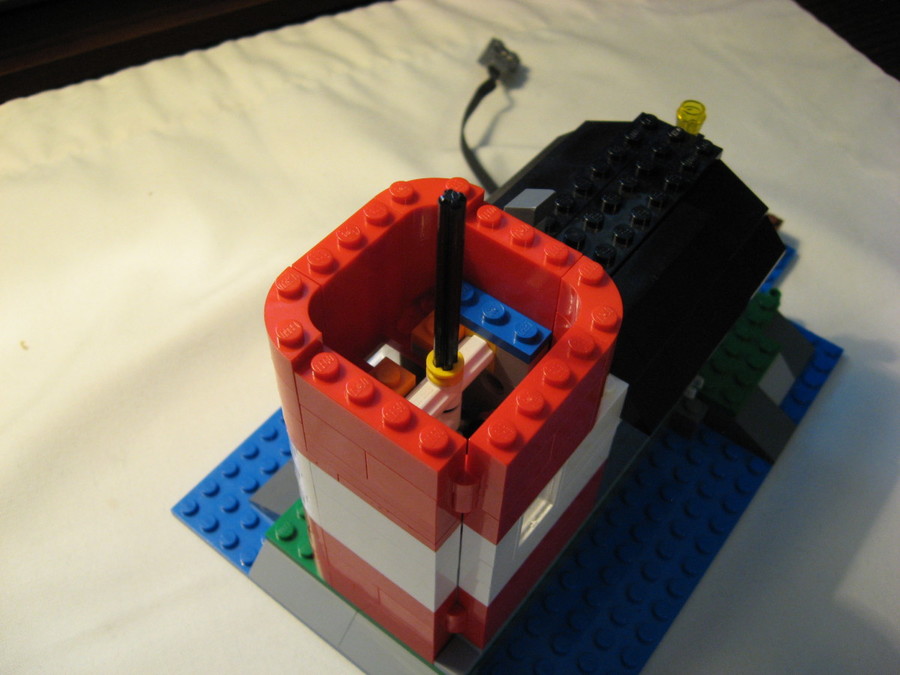

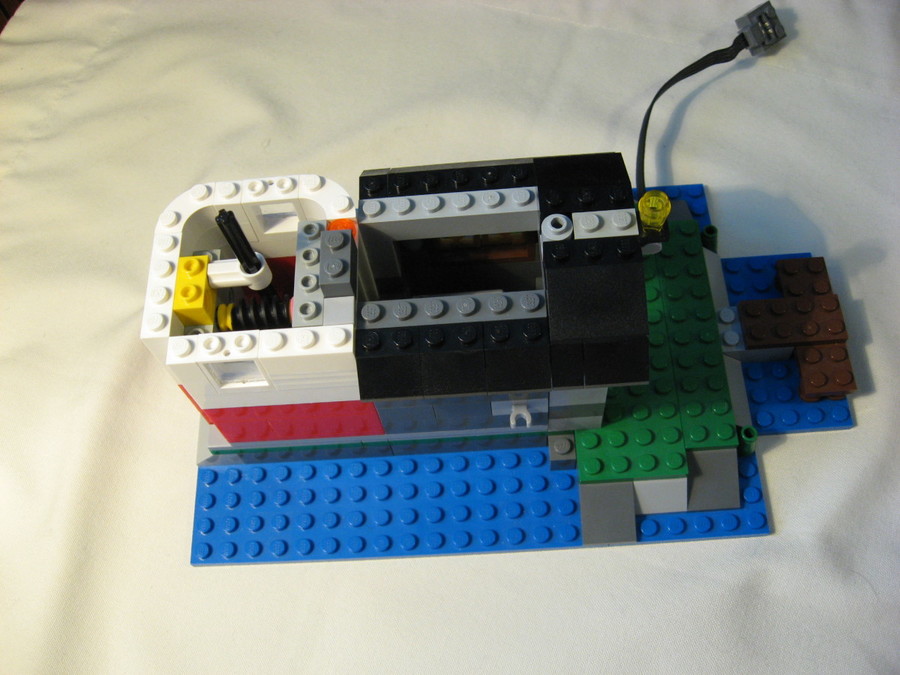

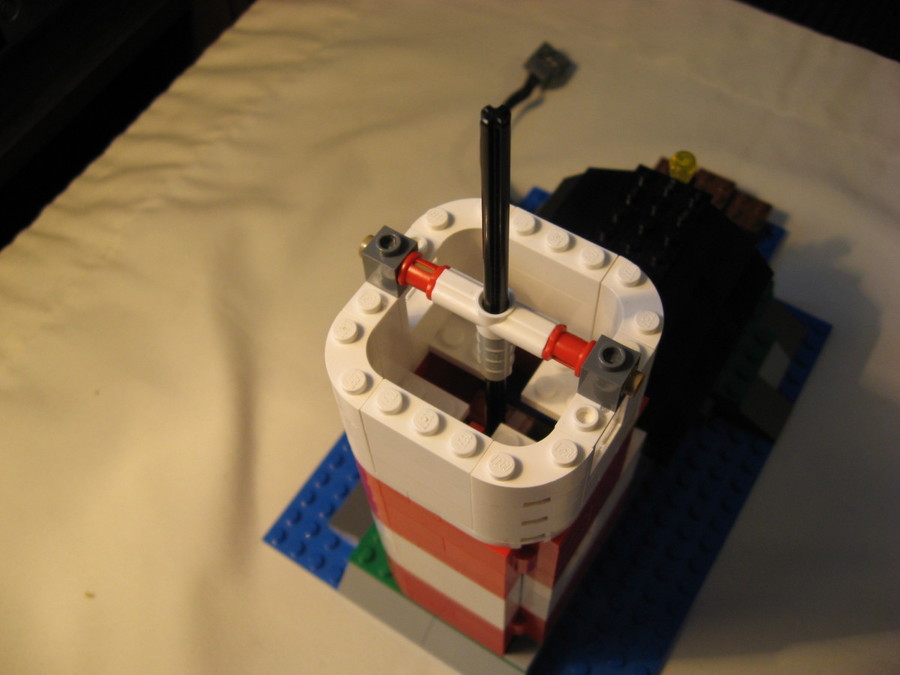

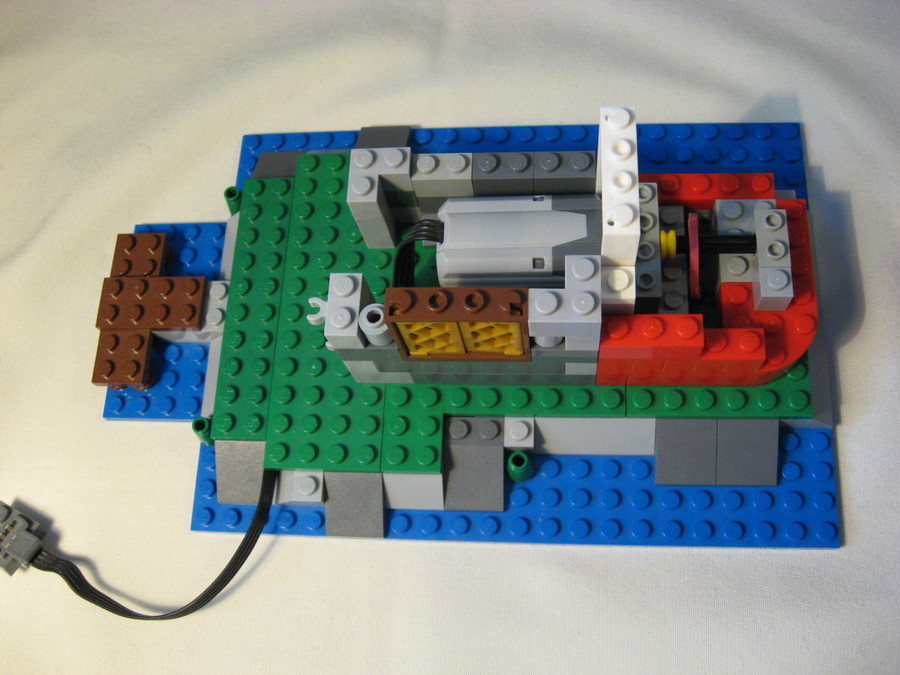

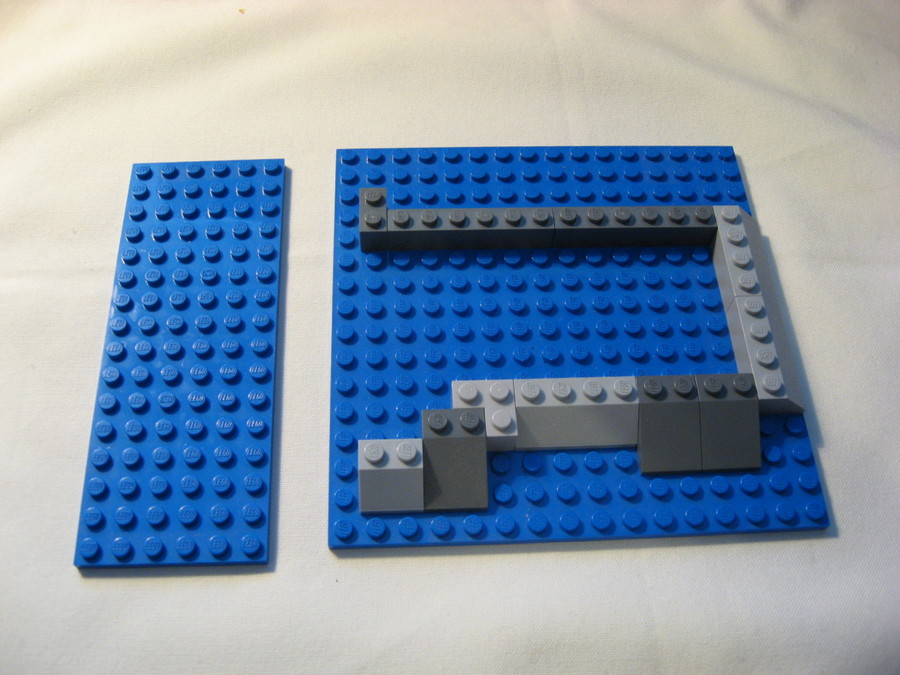

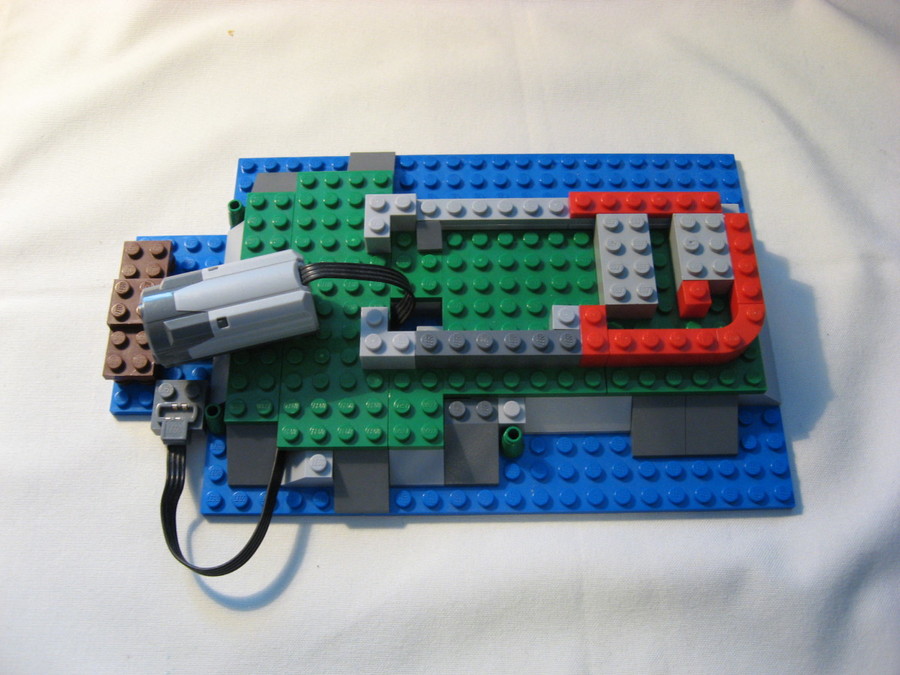

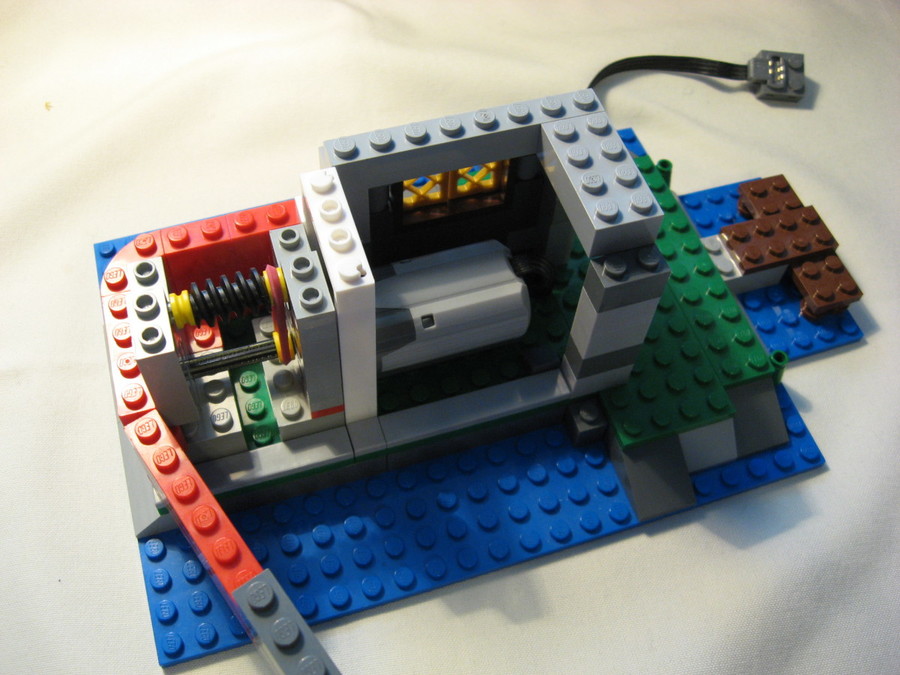

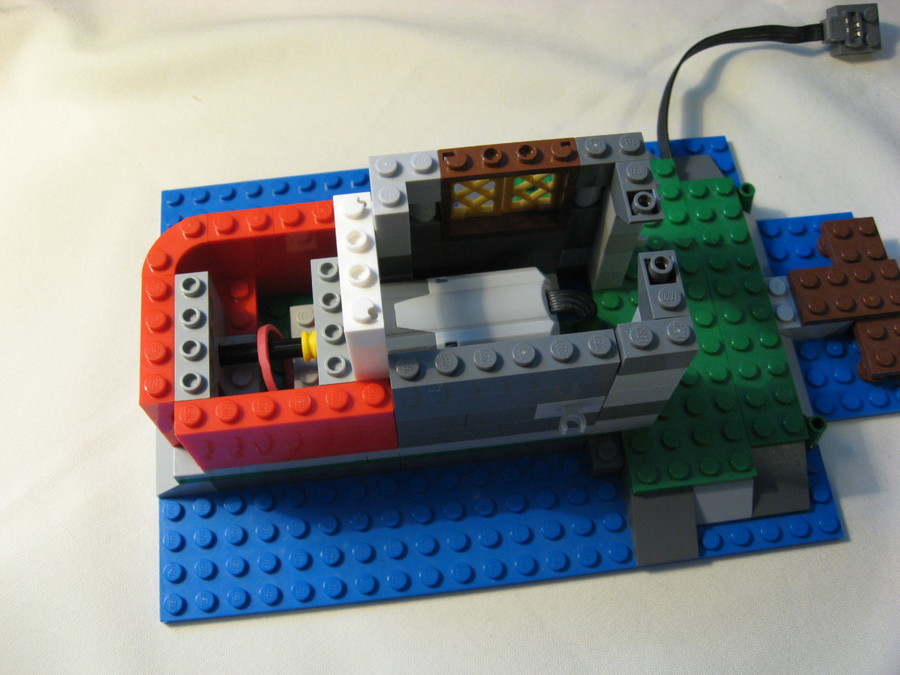

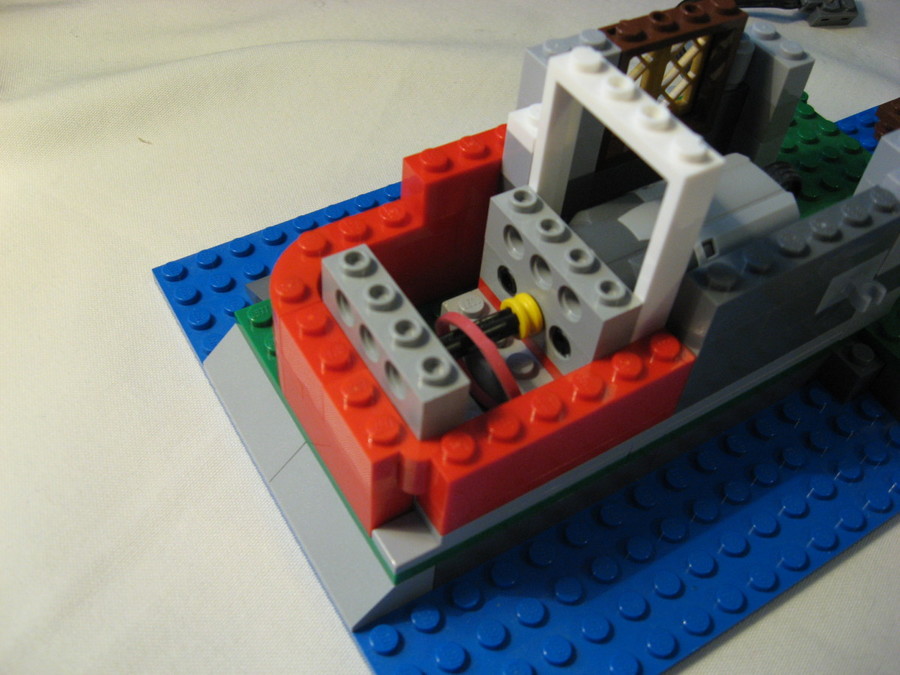

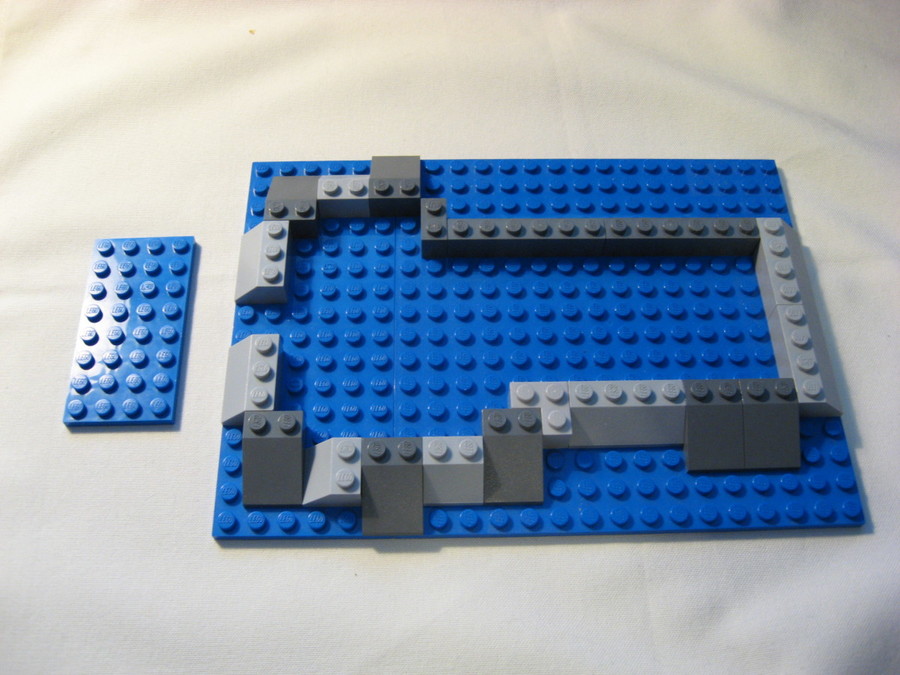

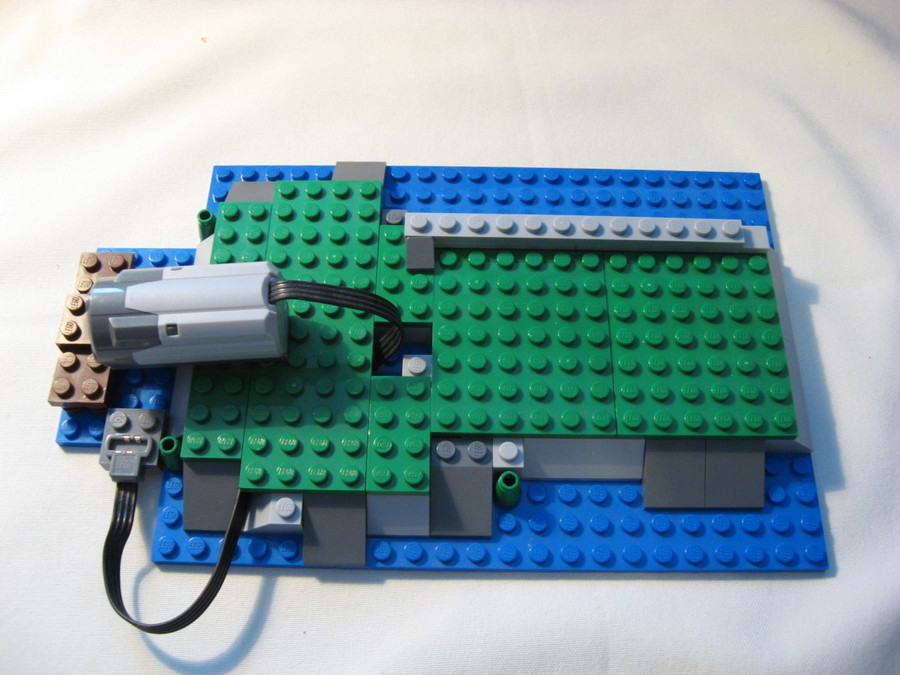

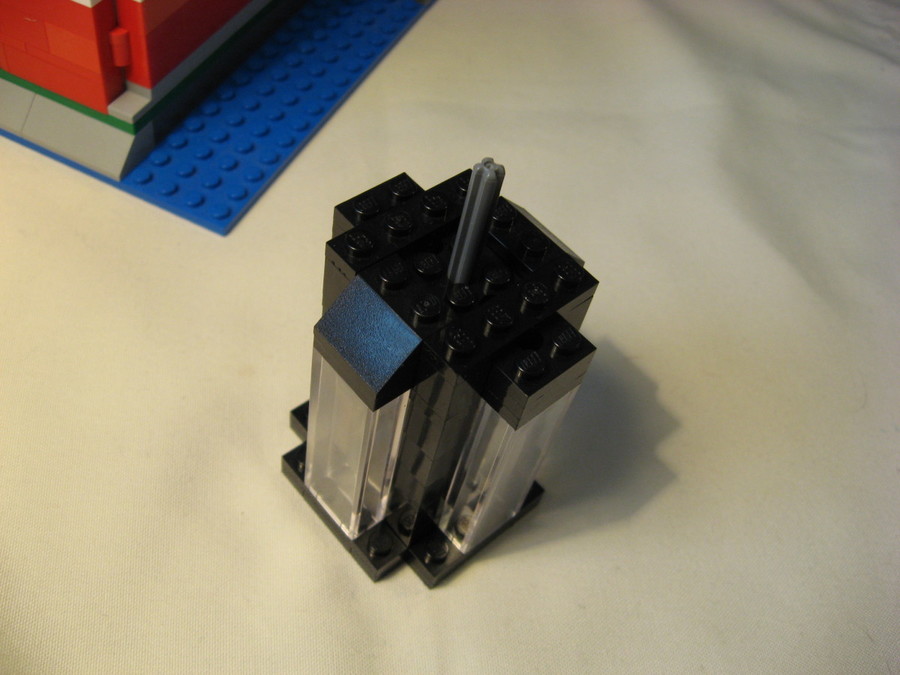

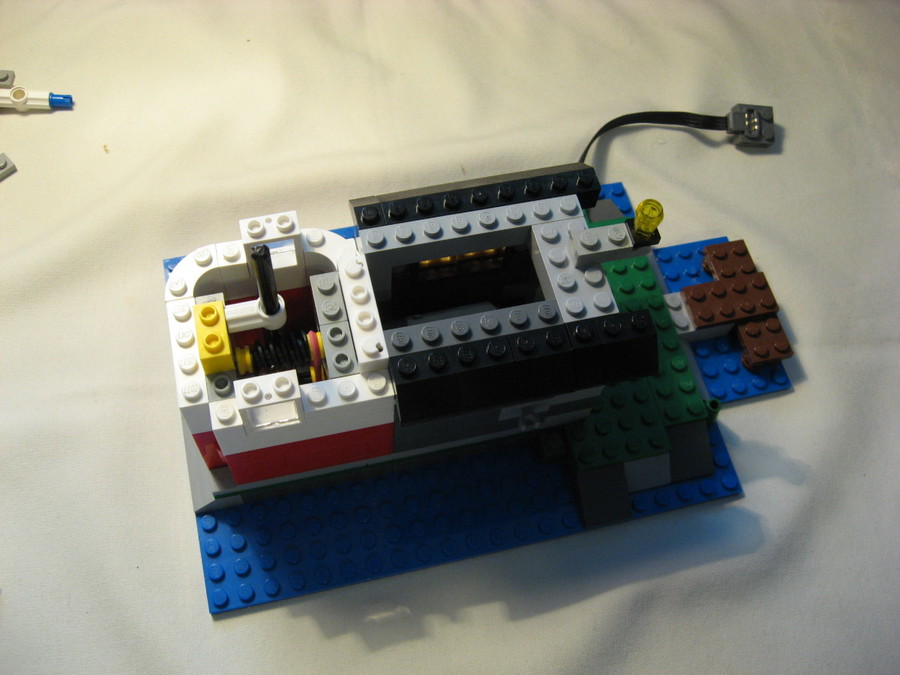

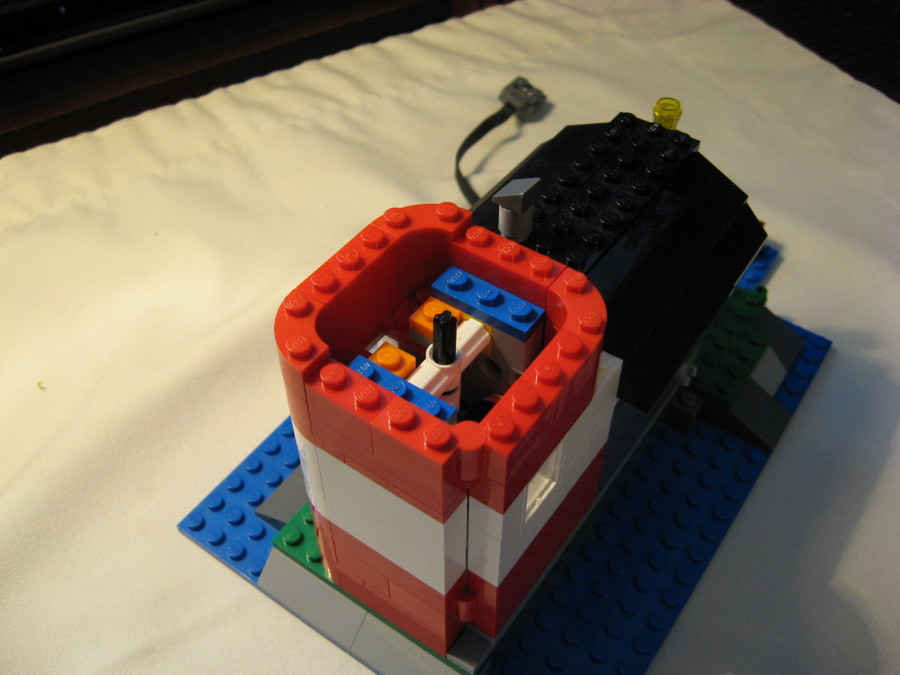

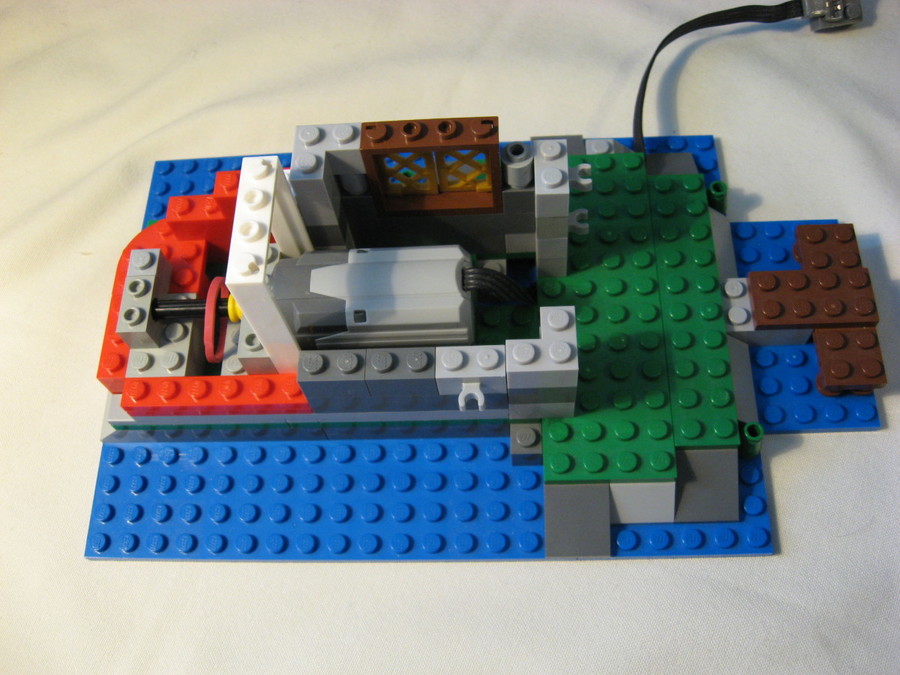

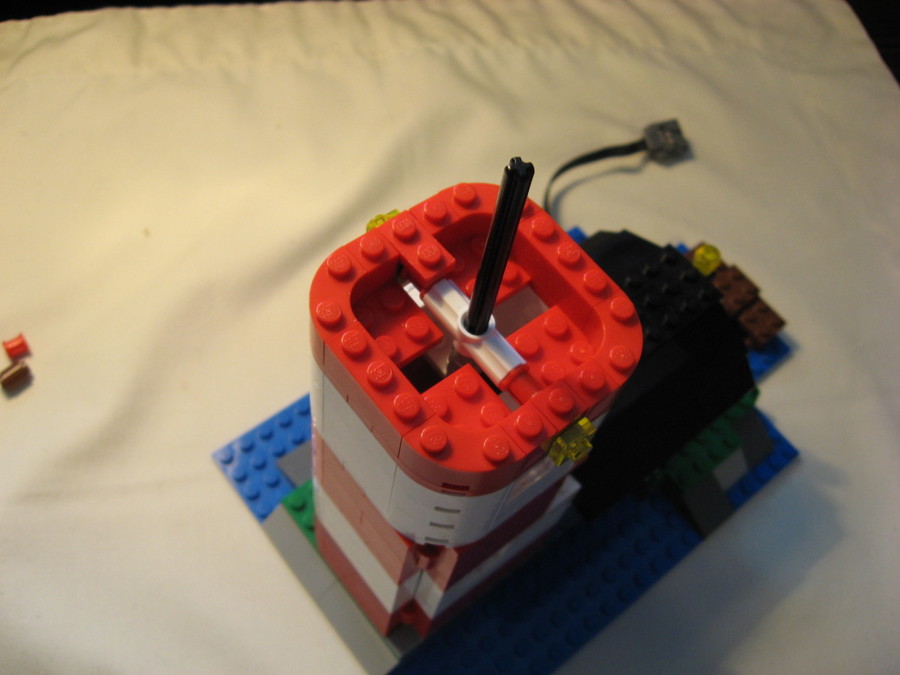

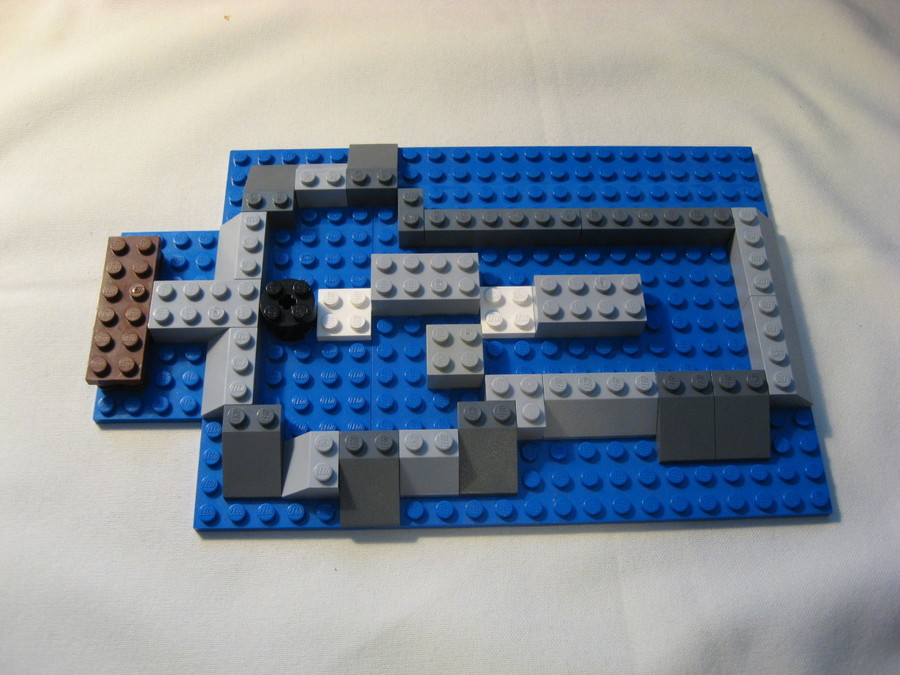

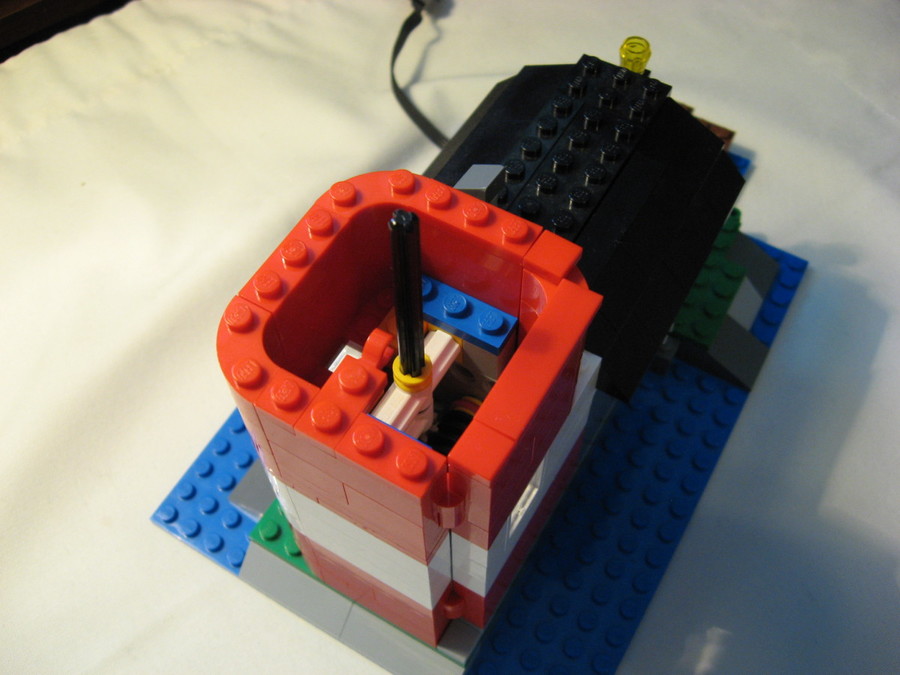

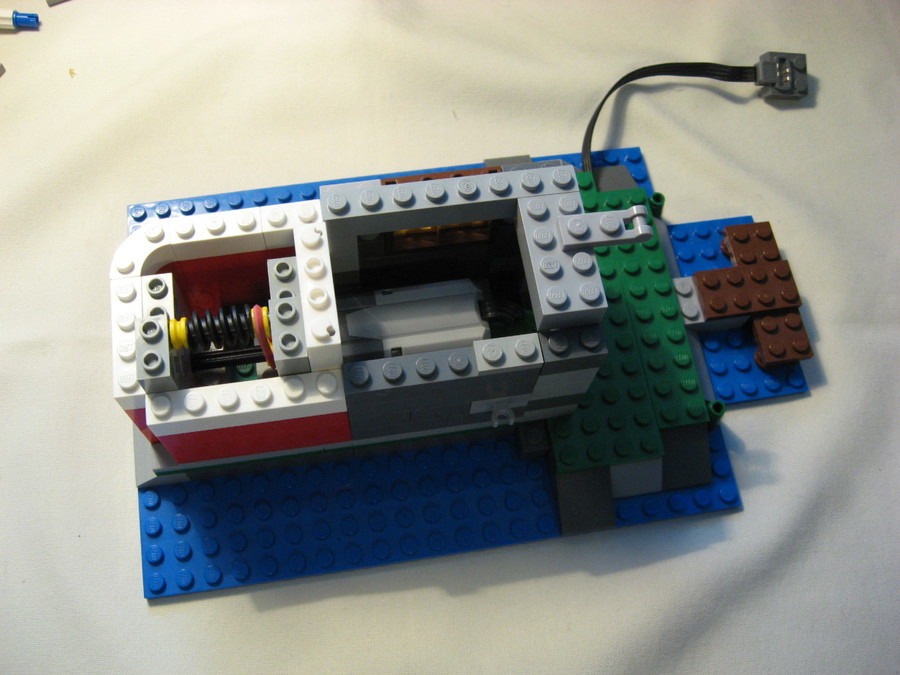

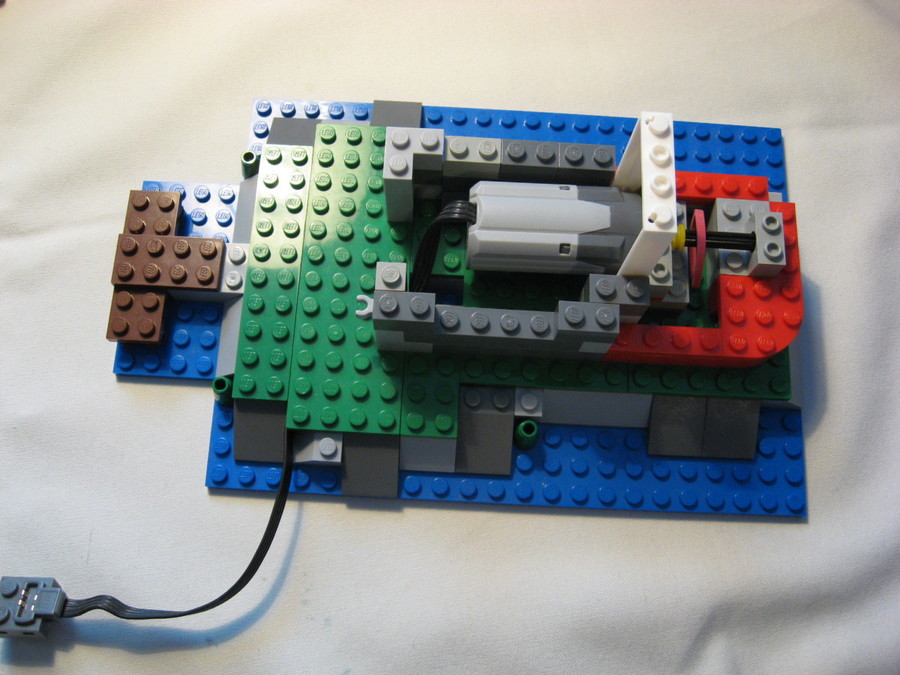

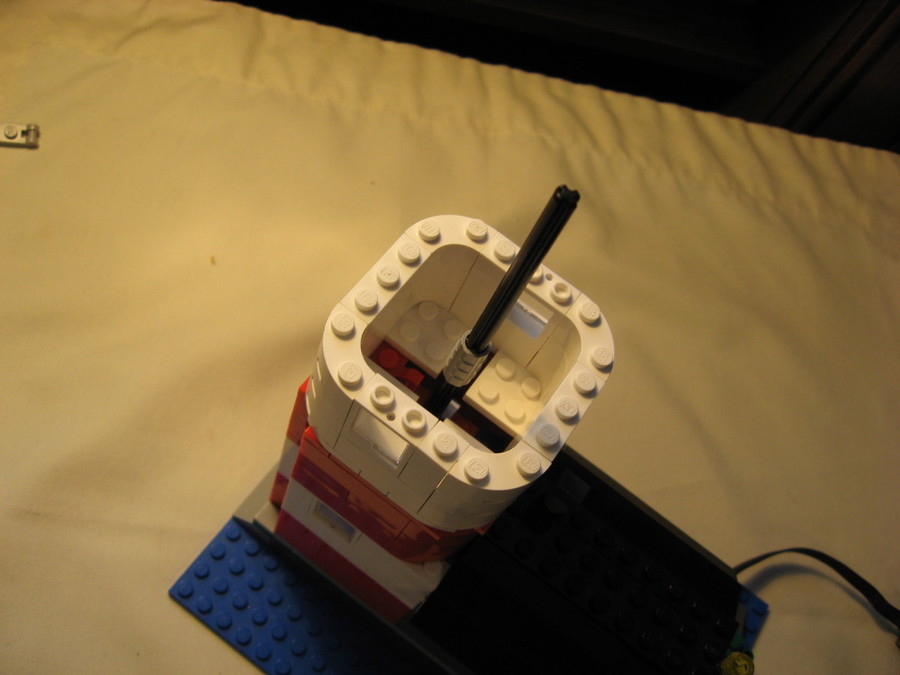

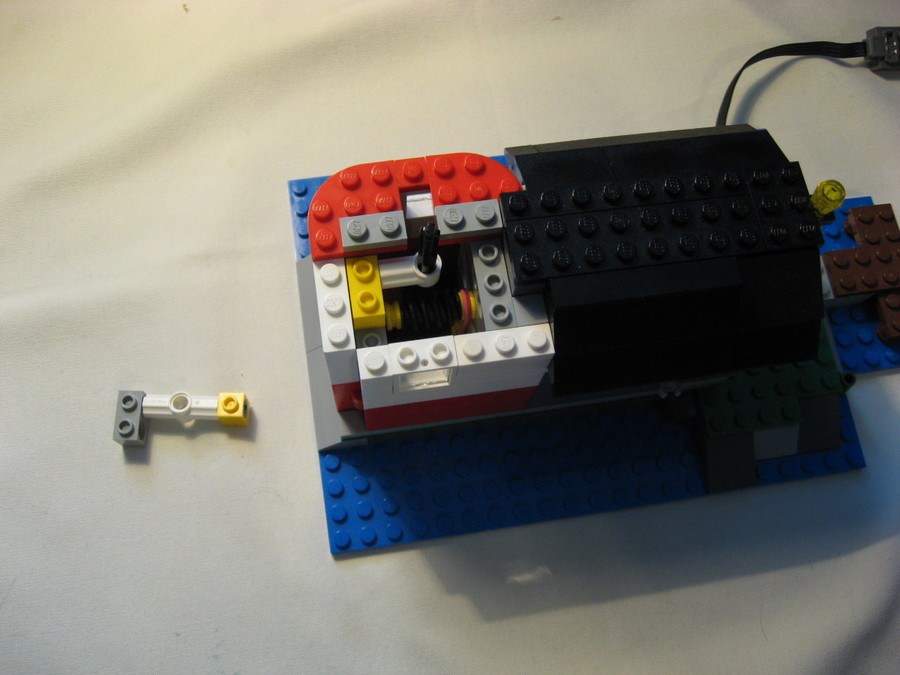

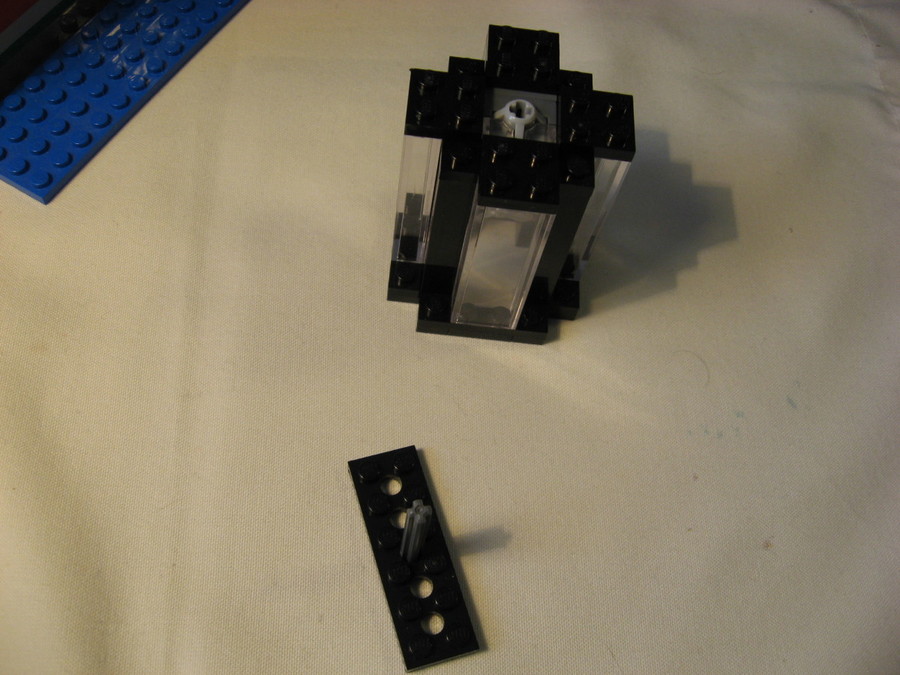

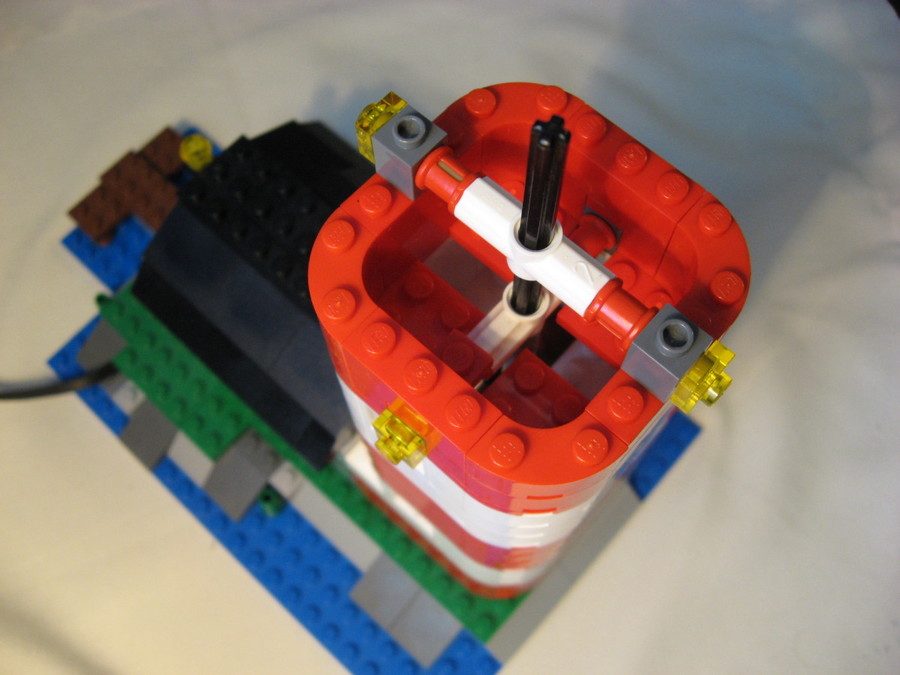

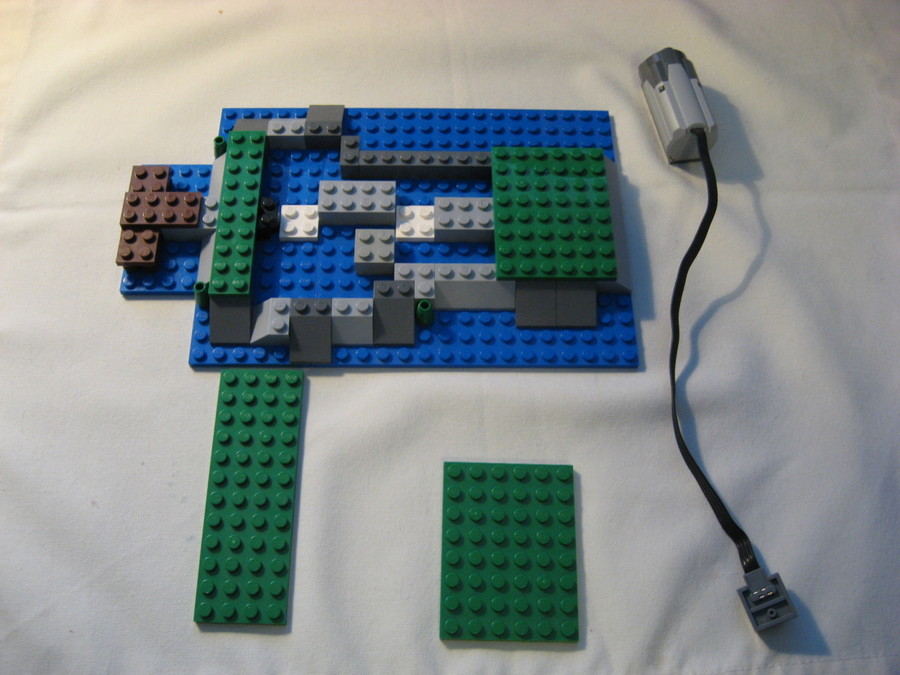

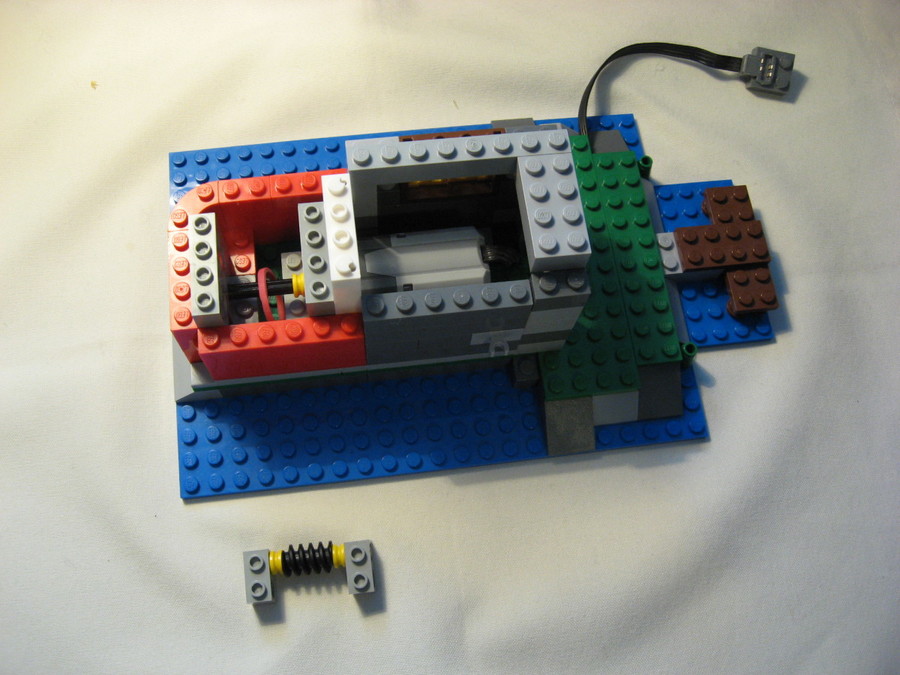

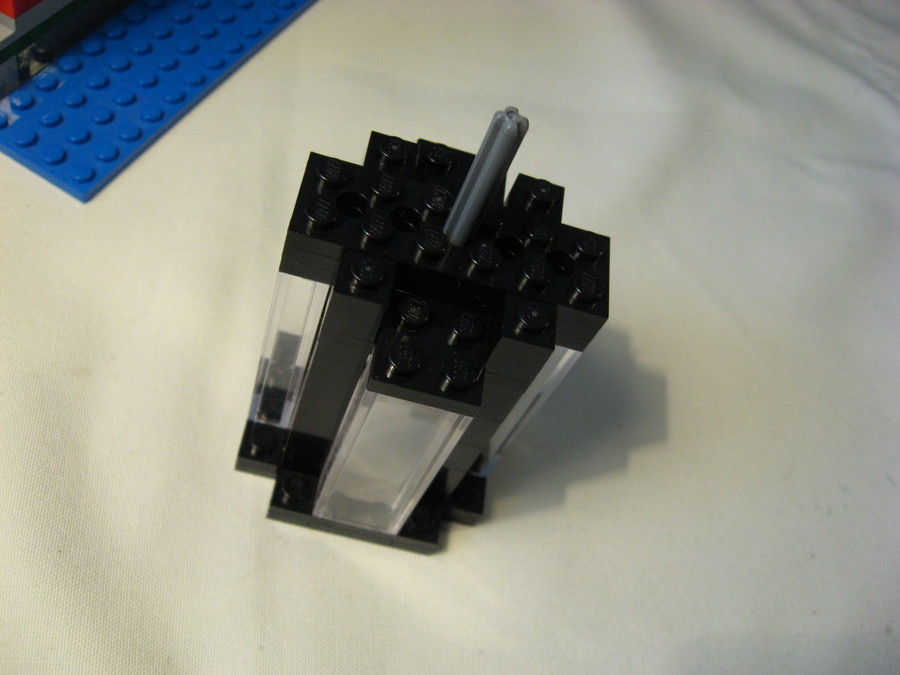

Ez után végre összeszedhettük az alkatrészeket és már lehetett is megépíteni élesben. A digitális modellen nem látható, de a meghajtást gumiszíj viszi át, ami jól bevállt, szépen forgatja 1:1-ben a csigakerék tengelyét, ami egy fogaskerékkel viszi át a hajtást a függőleges tengelyre, amin a "tükör" forog körbe:

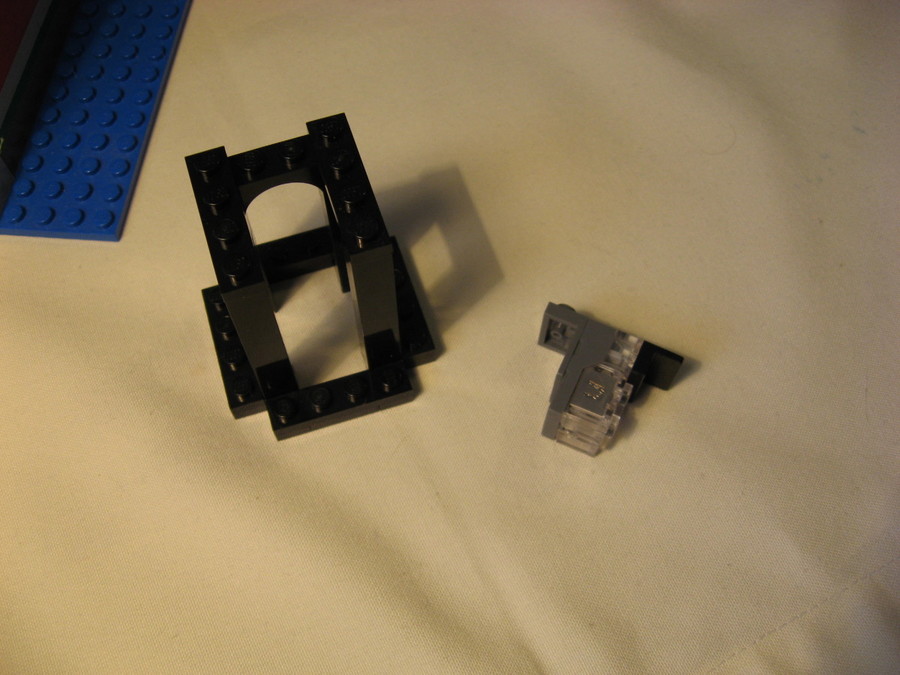

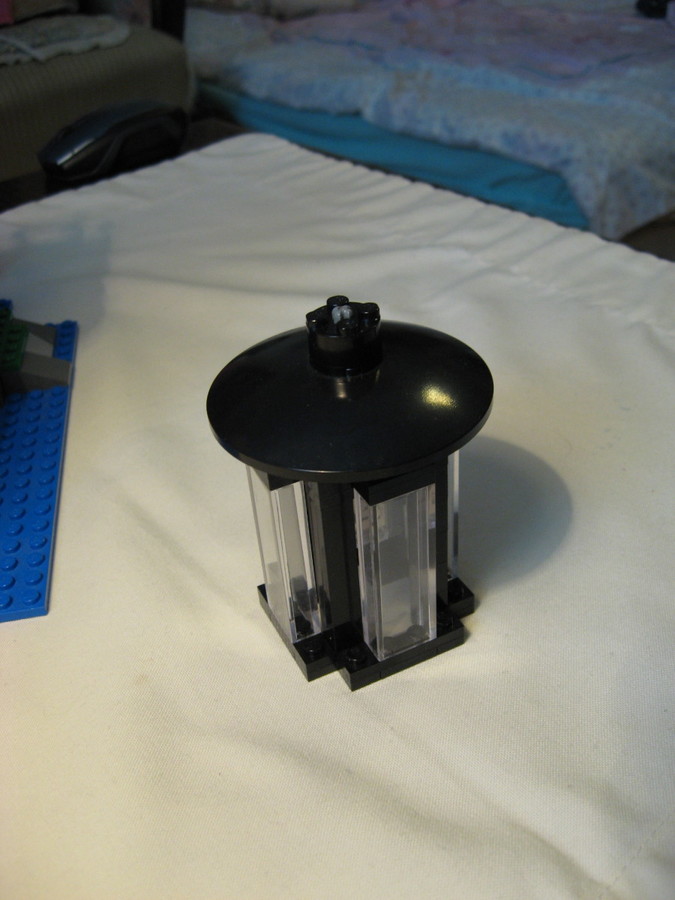

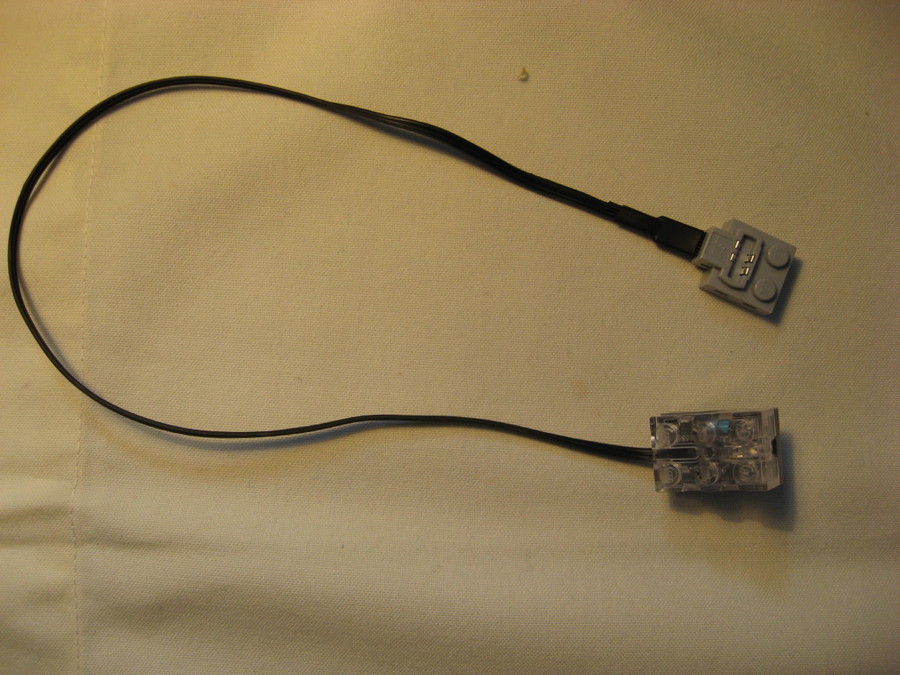

Két áldozat keletkezett: az egyik a világító Brick, amelyből a gyári sárga LED-et, elemeket és kpcsolót eltávolítottam, beletettem egy fehér LED-et, 1 kOhm körüli ellenállást és egy szintén áldozatul szánt PF 50 cm-es kábelt elvágtam és beleforrasztottam:





Igazából nem pazarolunk, ugyanis kiállításokon nem lehetne ezt győzni elemmel, így a kábel maradék fele szépen rá lesz forrasztva egy 9 V-os egyenáramú tápegységre, ami tartósan tudja megtáplálni akár az összes elektromos komponenst, hiszen arra tetszőleges további hosszabbító kábel sorolható.

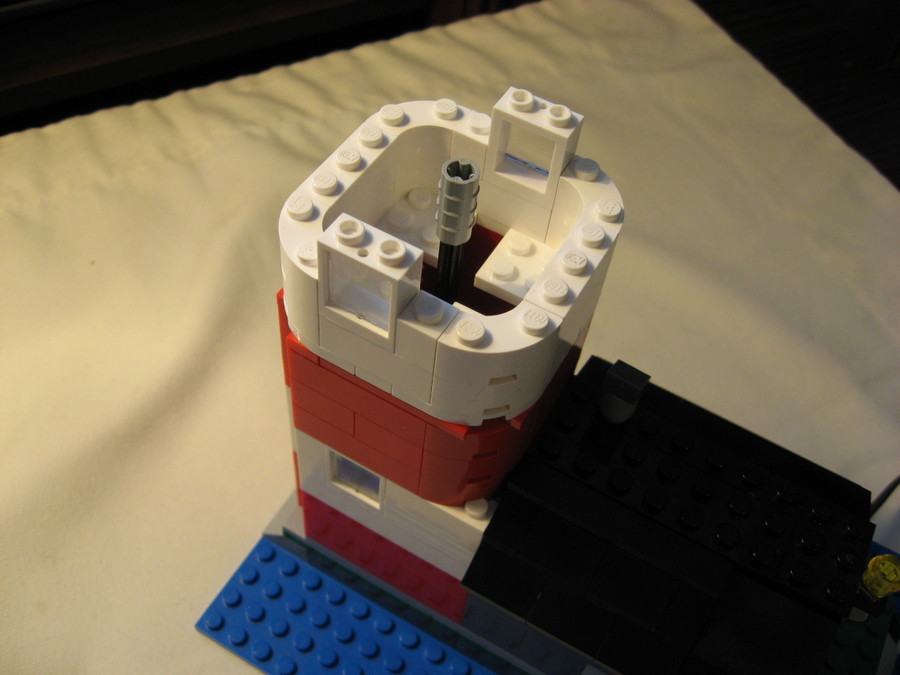

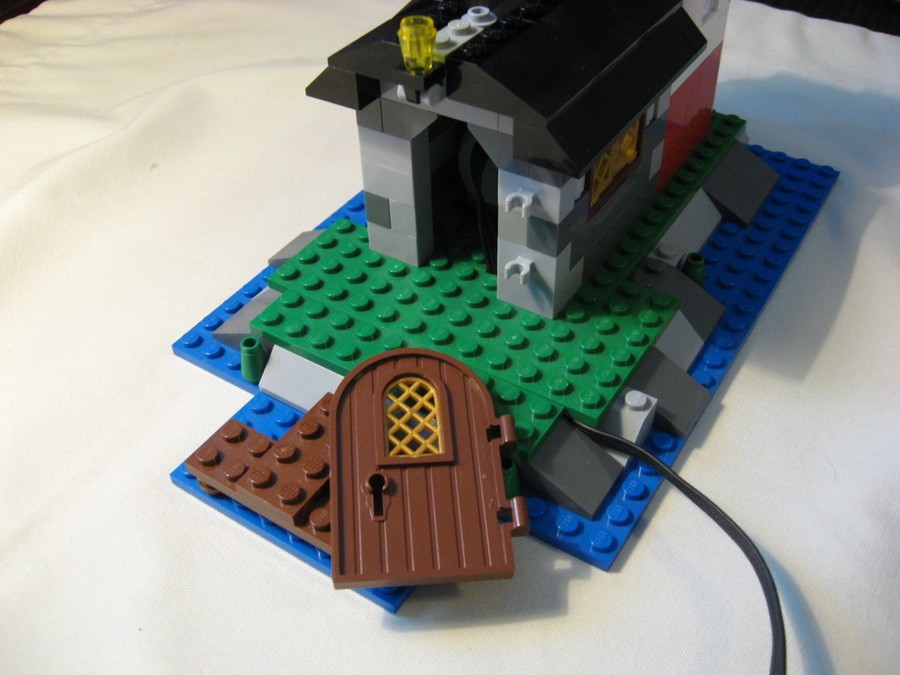

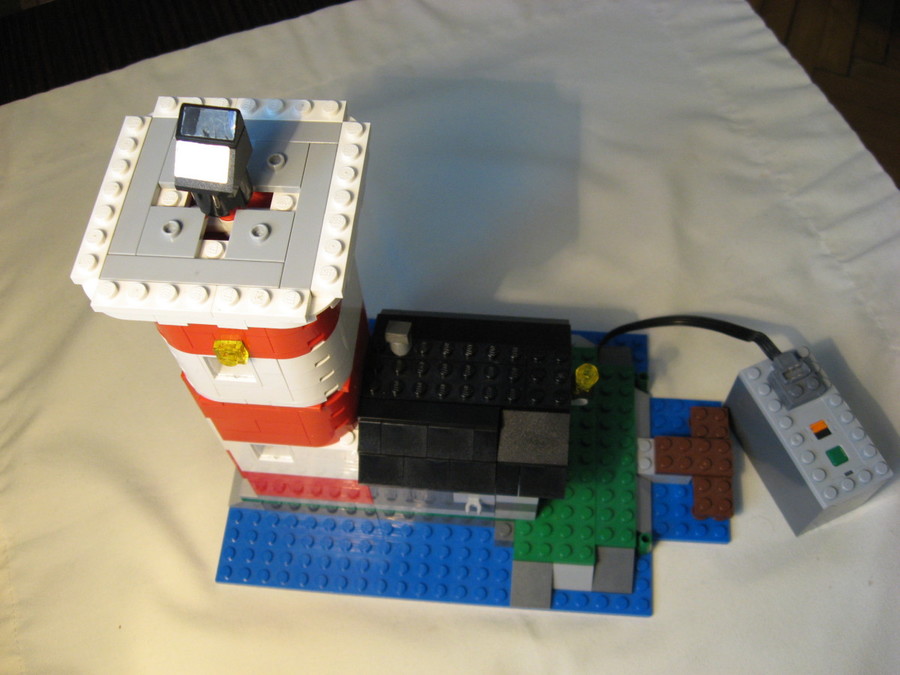

Az átalakítás során az eredeti funkciók nem sérültek, a PF motorról a csendes járás nem mondható el, de bezárt fal esetén elviselhető a zúgása. A fehér LED egyértelműen előnyére vállt a világítótoronynak, sötétben nagyon jól mutat, de arró felvételt nem sikerült készítenem. Először nézzük az eredeti világításával:

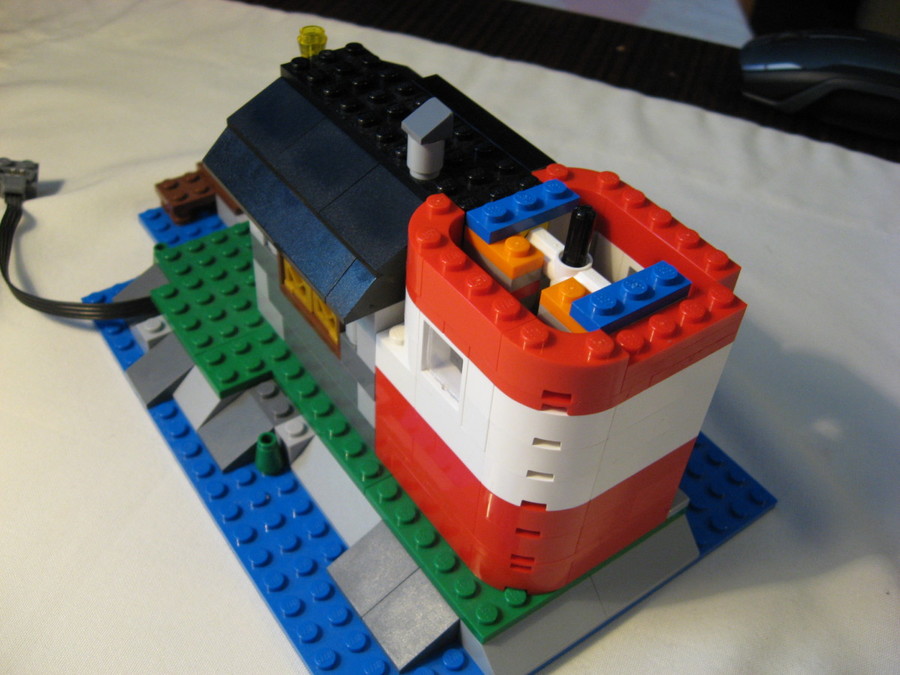

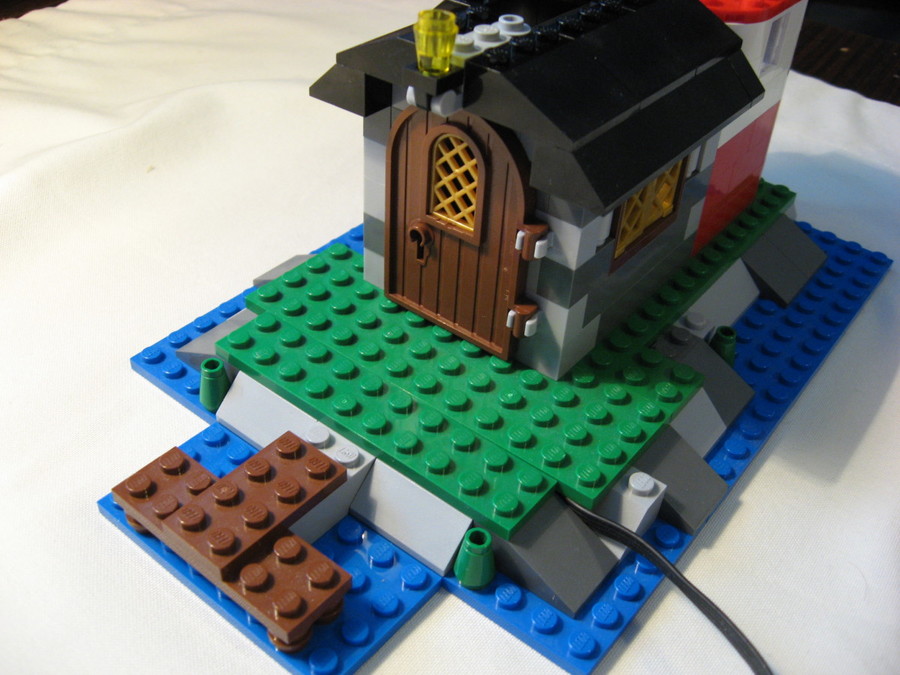

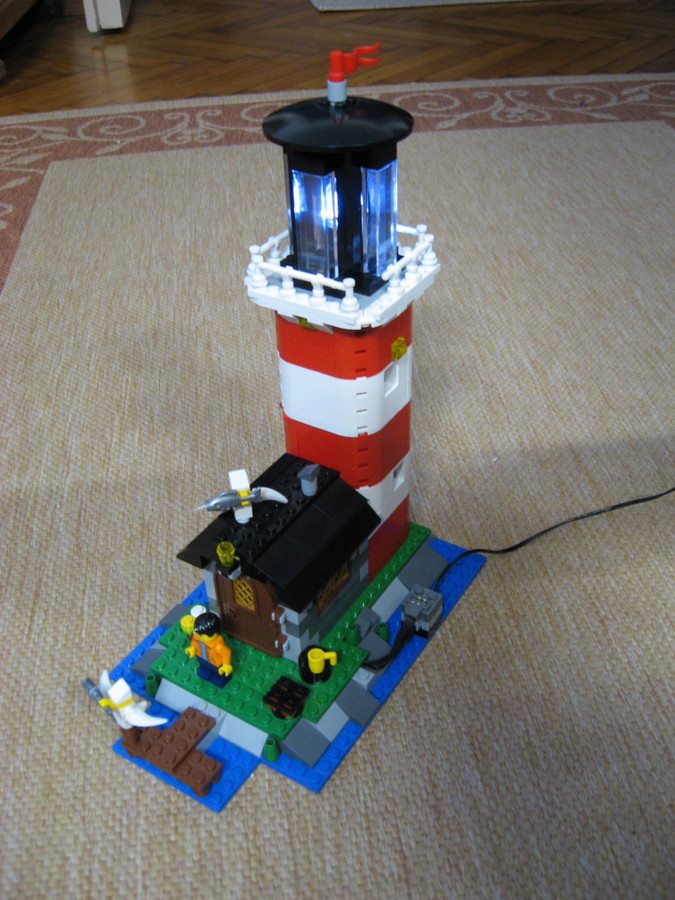

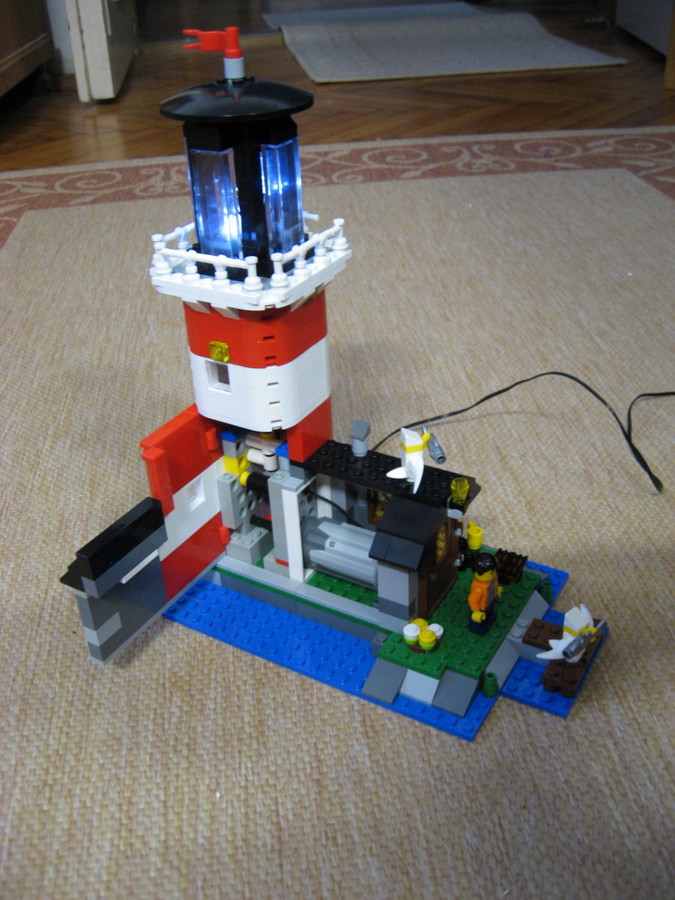

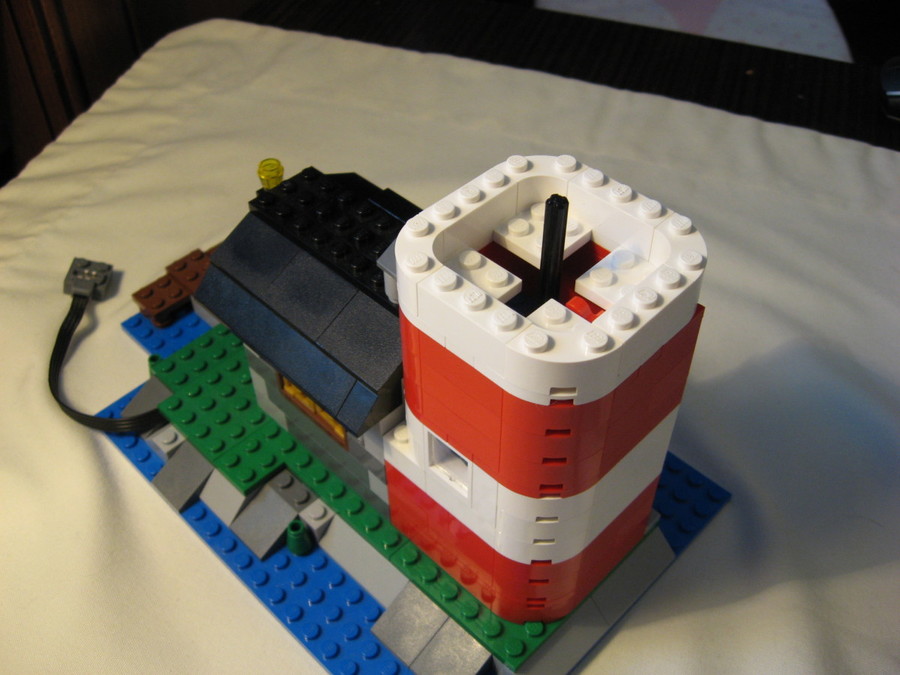

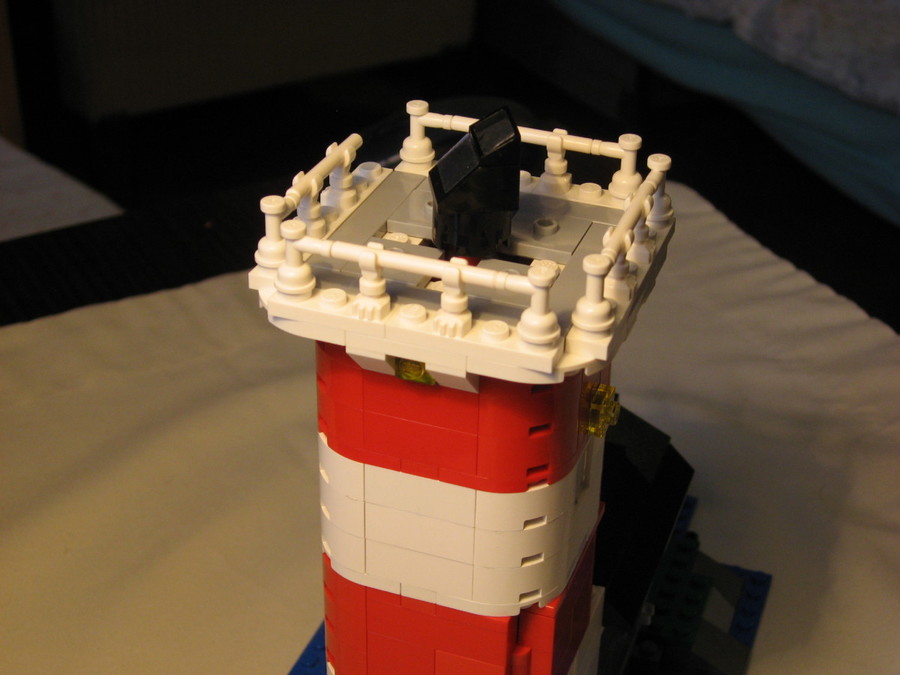

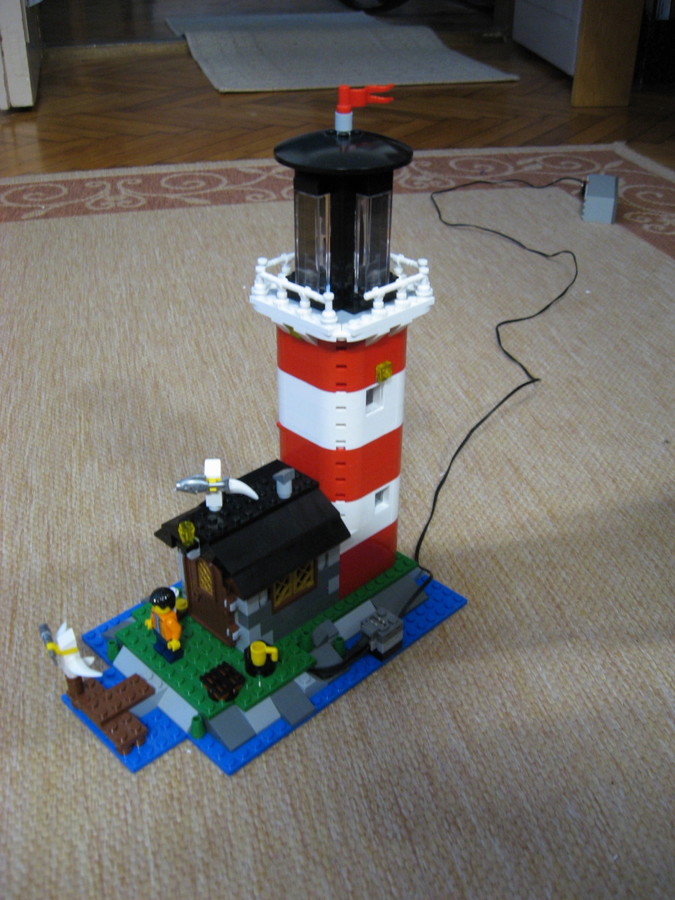

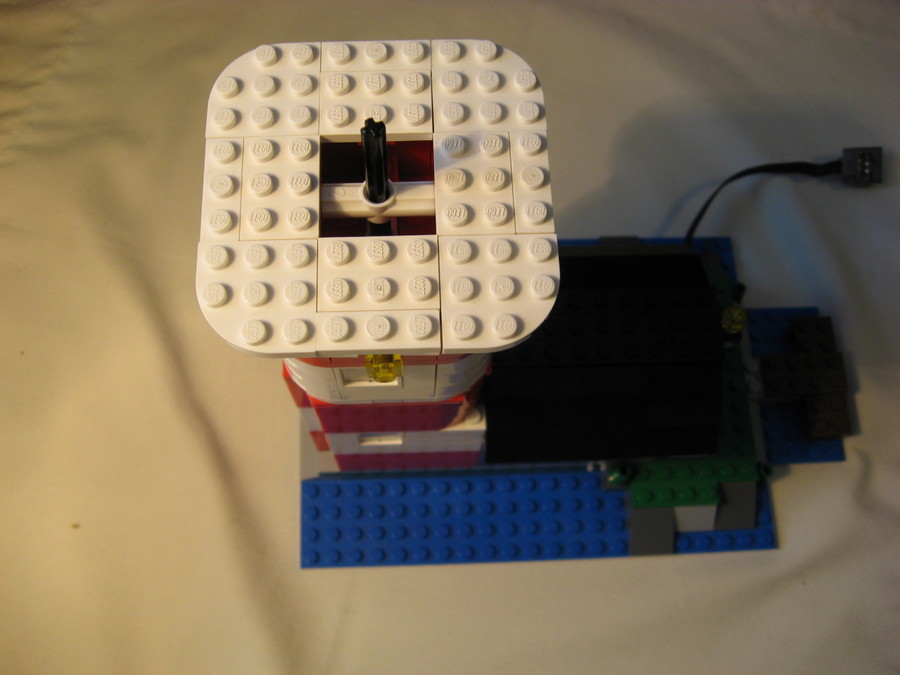

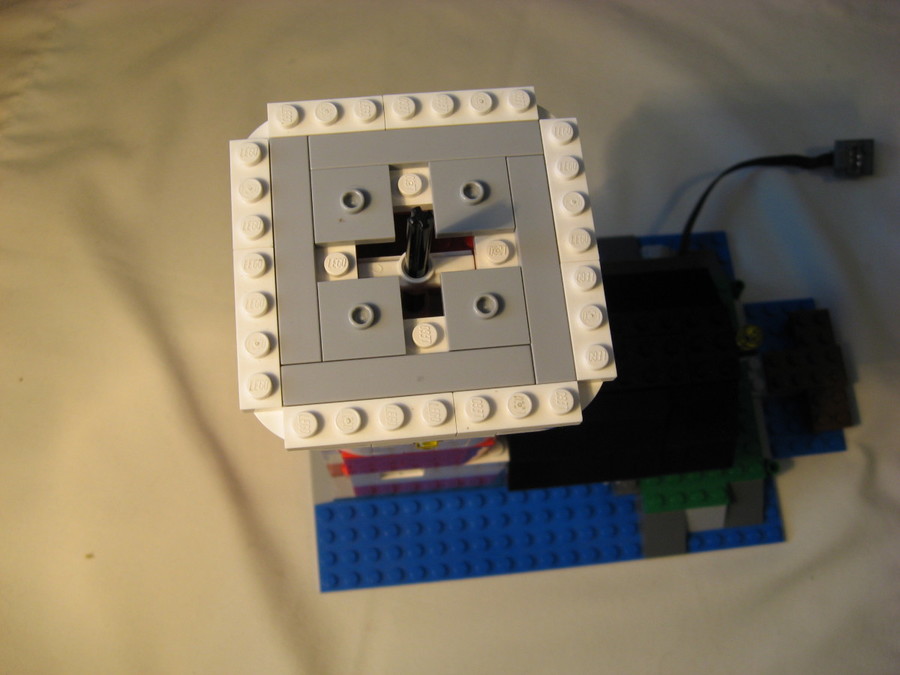

 A végleges változat így néz ki:







Köszönöm a figyelmet ! Balatonfüreden a Kisfaludy Galériában 2015 május 28. - június 4. között ez és még sok más lego lesz látható, akinek kedve támad, nézze meg a kiállítást!
