Országúti autómentő + SBrick

Kockamanó » Építési naplók » Heti feladat

HSzabi1
126 napló
Feladat alapján (Power Functions)

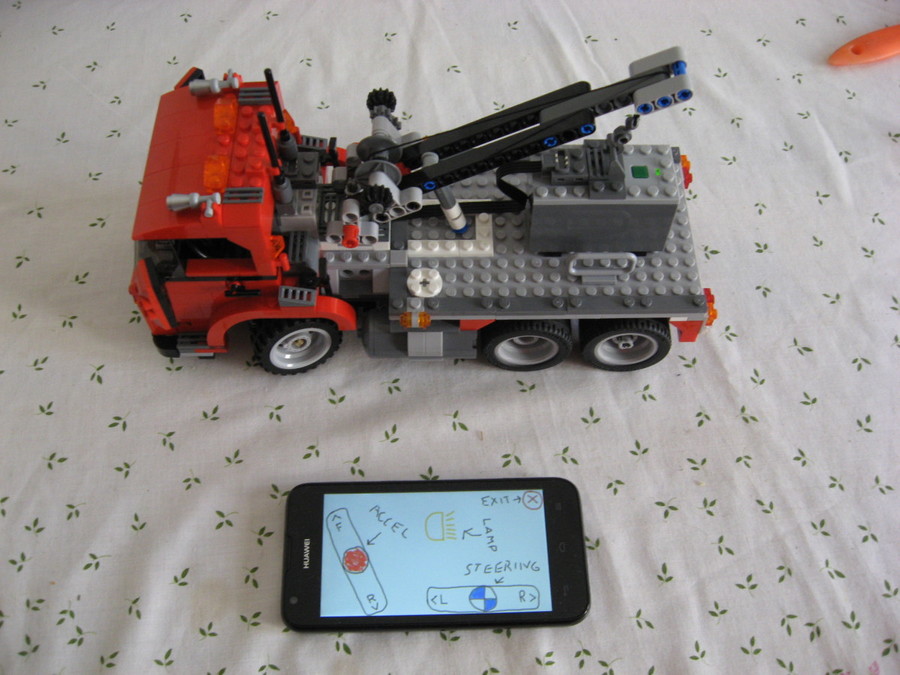

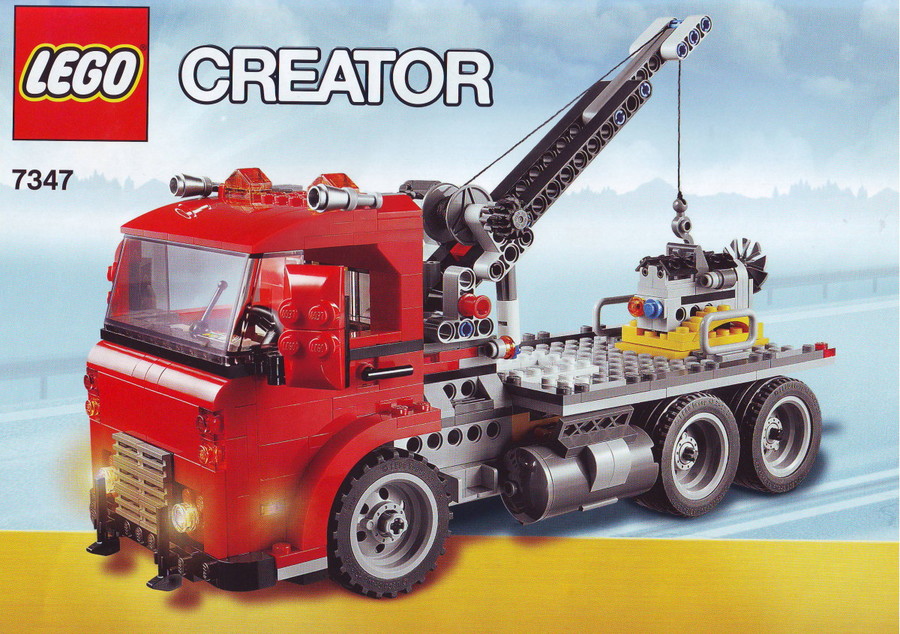

Itt a "Power Functions" heti feladatban általam bemutatásra kerülő készlet az, amely keresése során annak idején rátaláltam a Kockashop weboldalára, és végül itt is vásároltam meg, mert nagyon kedvező áron kínálták - talán az utolsó darab volt. Szerintem ez a 7347 Országúti autómentő a Creator sorozat egyik gyöngyszeme:

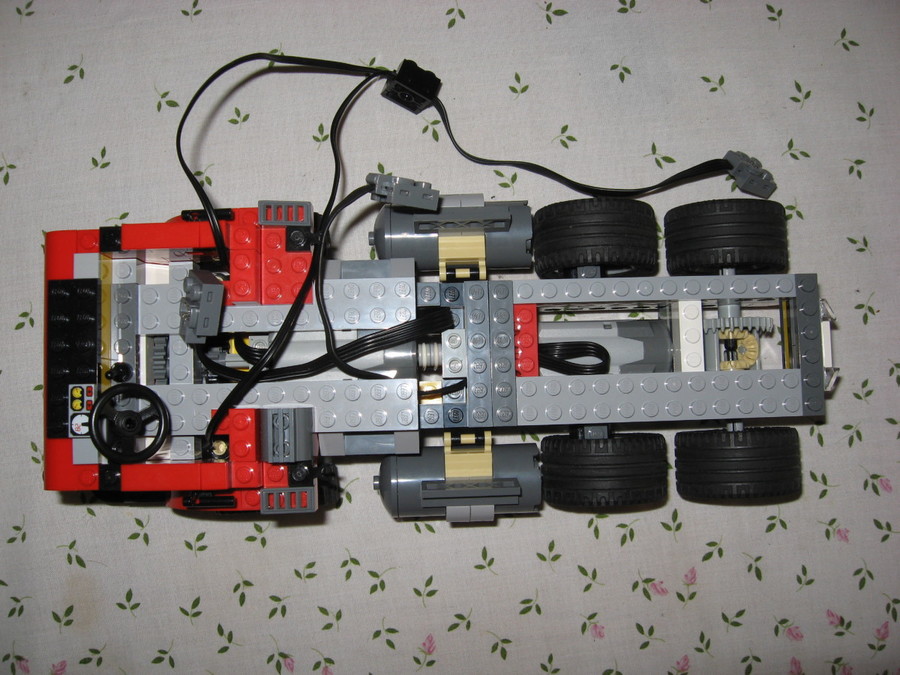

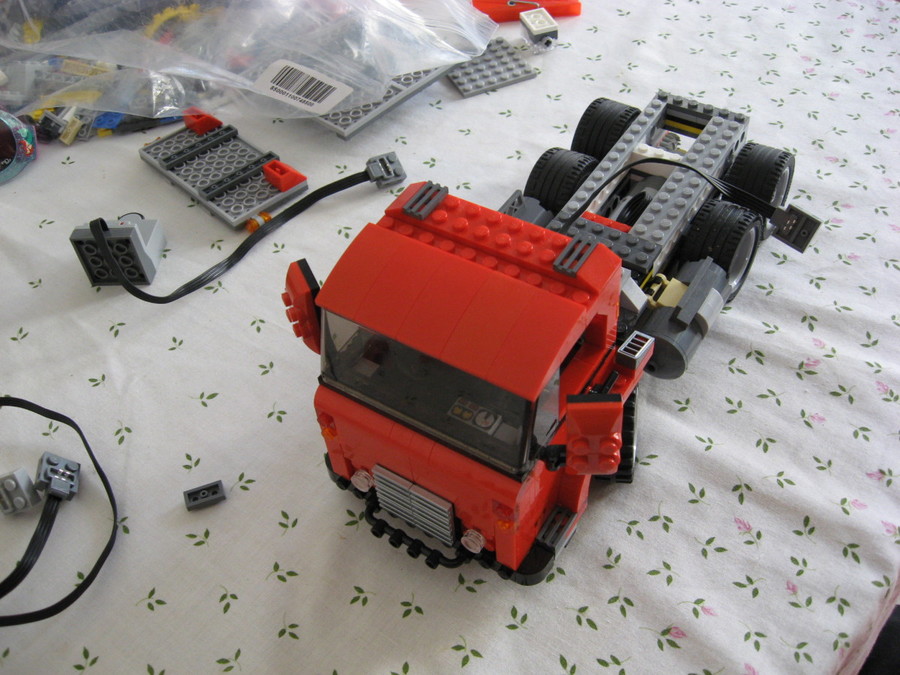

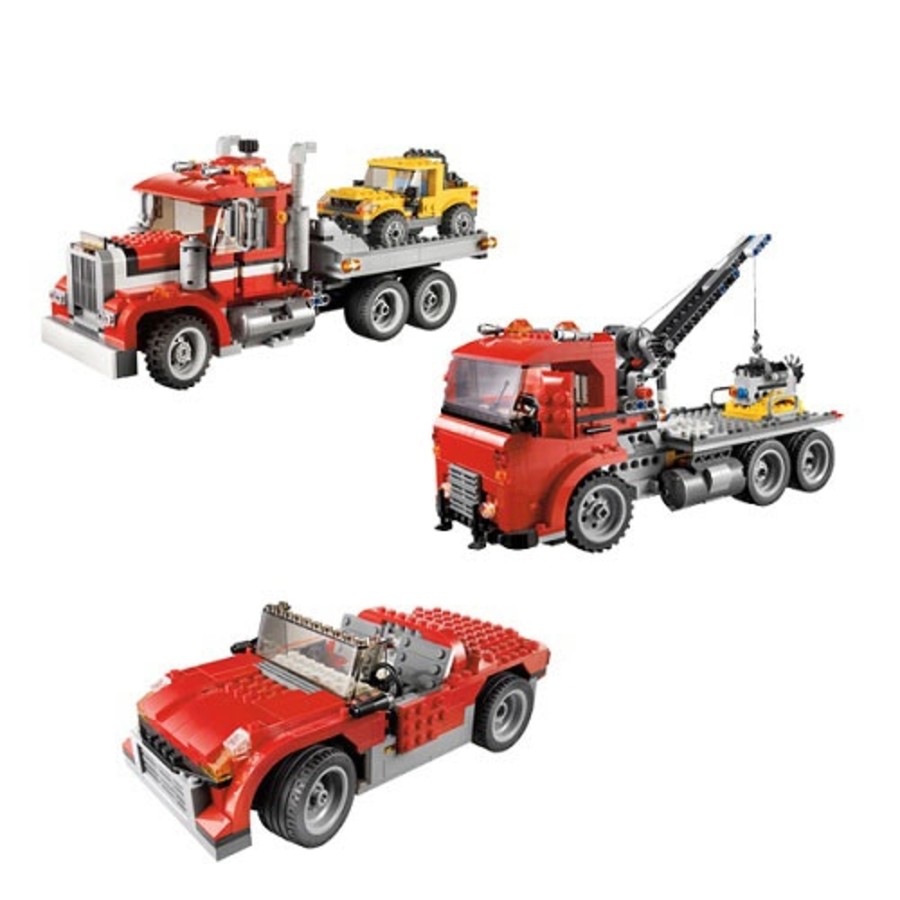

A 3 alapmodellje közül egyik sem erőltetett, mindegyik részletesen kidolgozott, közülük kettő, az autómentő (advanced build) és az autó (quick build) kormányozható. Az általam nagyon megkedvelt platós teherautó (medium build) alap modellként fix első futóművel épült, talán ezért is éreztem ezt kihívásnak, amikor 2 darab M motor segítségével motorizálni szerettem volna. A motorizáláshoz csak a hajtás elemeit és a távirányítás komponenseit vontam be az alapból rendelkezésre álló alkatrészek sorába. A motorokat az alváz hossztartói közé illetve a kormánymotort az alvázra építettem:

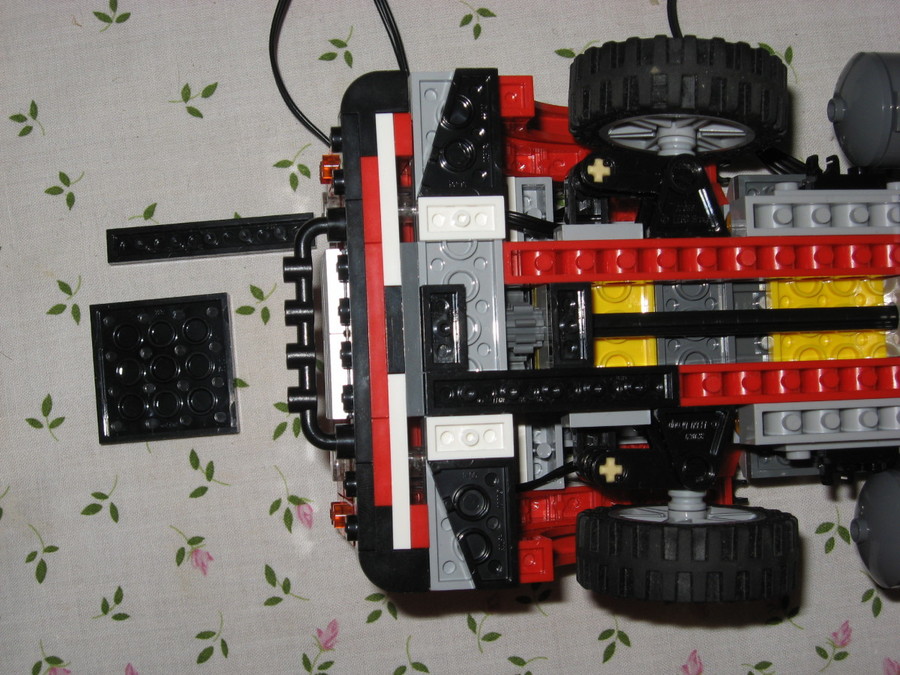

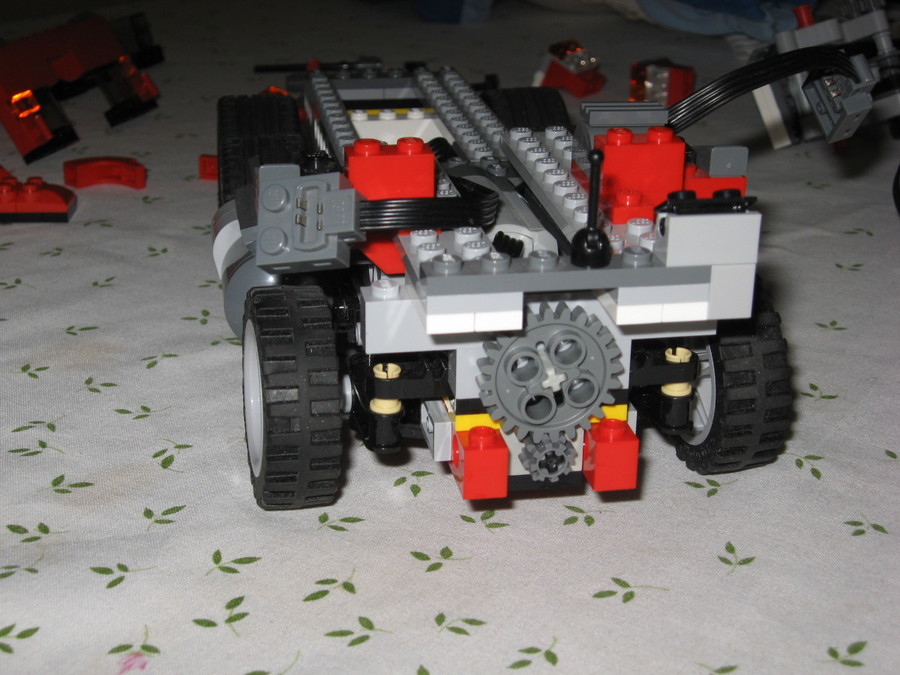

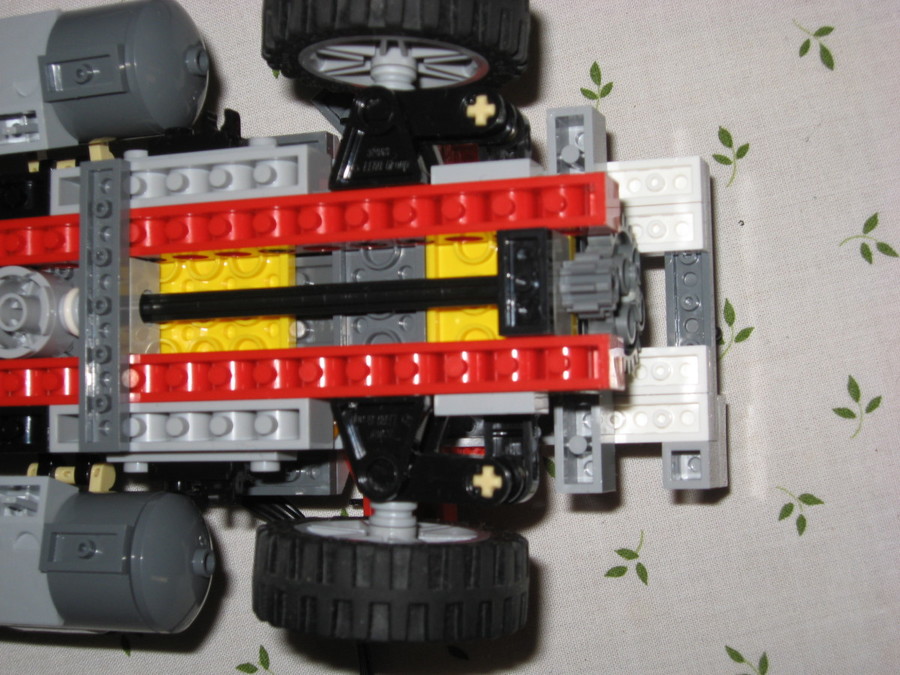

A kormányzást a készlet alap elemeiből valósítottam meg, a fogasléc az első tengely vonala elé került, két kis gumi szíjat használtam a végálláskori nyomaték határoló szabadon futás biztosításához, valamint egy lassító módosítást, hogy könnyebben kezelhető legyen a jármű és elég erős is, hogy akár álló helyzetben is elforduljanak a kerekek. A meghajtó tengely az alvázban hajt előre a fogaskerekekig(erről kép a galériában):

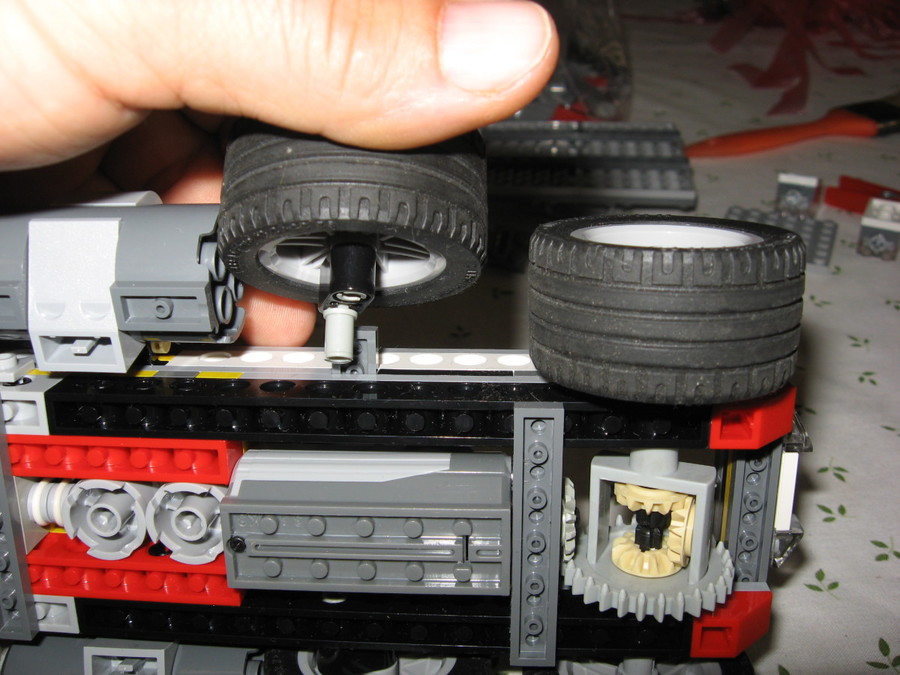

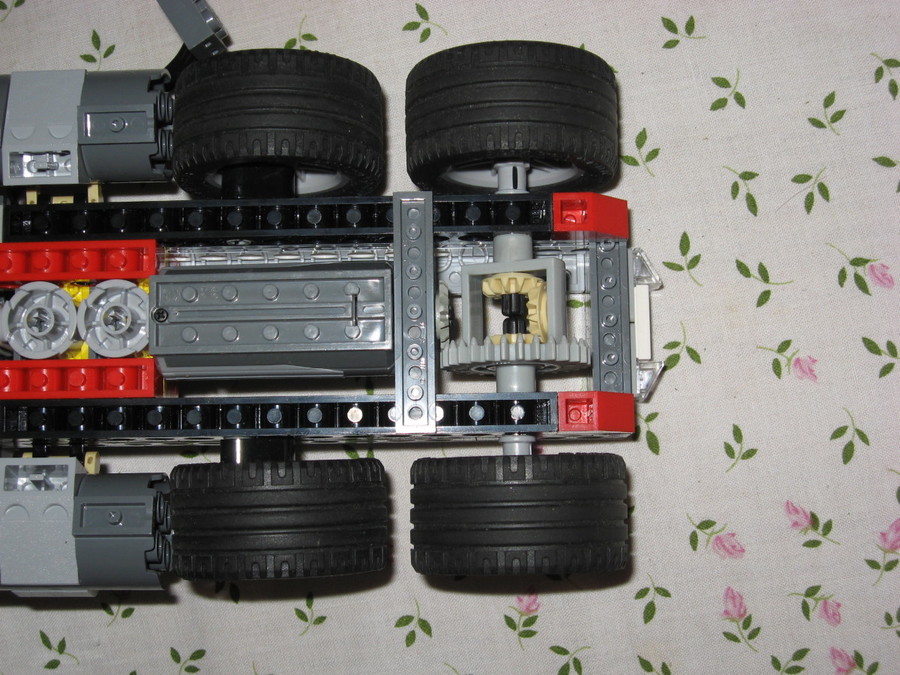

Hátul szükség volt minimális módosításokra, hogy beférjen a motor és természetesen egy differenciálművet is beépítettem, hogy kanyarodáskor jól viselkedjen a kis jármű:

A nem hajtott hátsó kerekek fix tengelyét ki kellett váltanom függőlegesen elmozdulni képes megoldára, mert az első próbáknál kiderült, hogy nagyon kis felület egyenetlenség is elég ahhoz, hogy valamelyik oldali hajtott kerék a levegőbe kerülve elpörögjön, itt ugyanis sem billenő tengely, sem rugózás nem jöhetett szóba, hiszen ez motorizálási szempontból egy mini jármű:

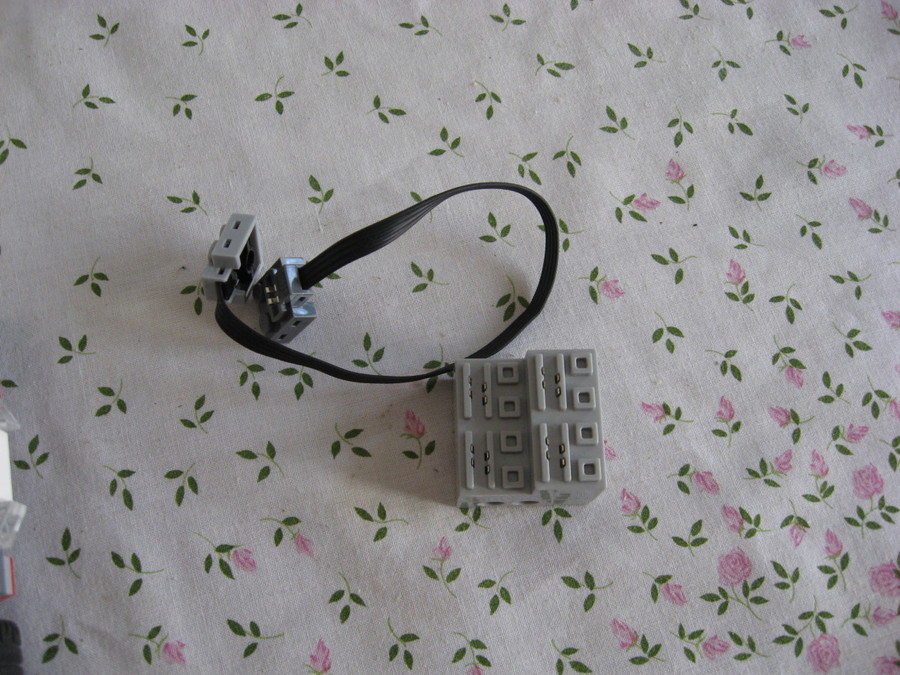

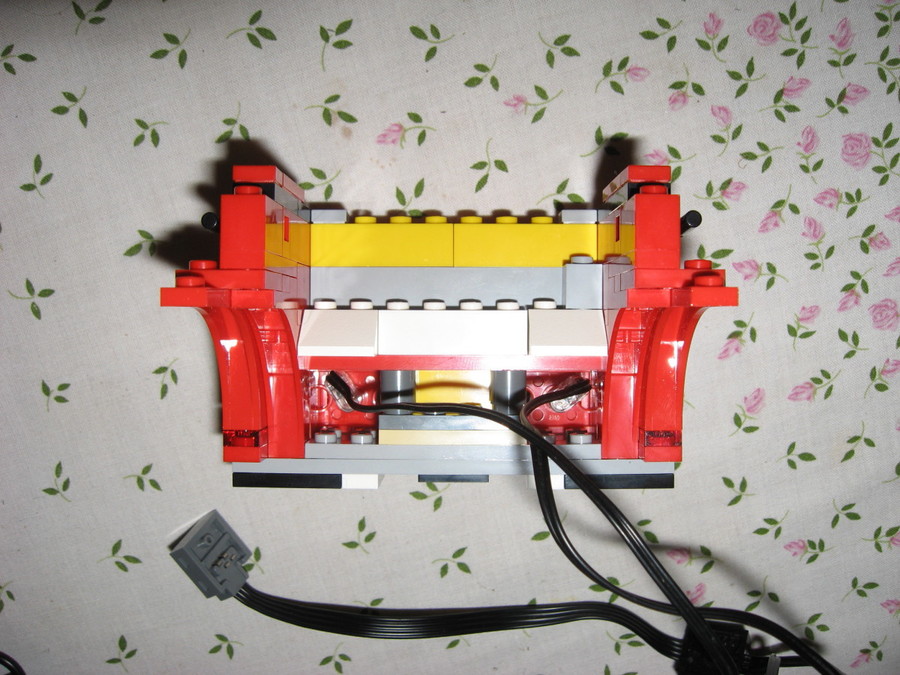

Az első világítás alapból LED világítású 2x3-as nyomógombos Brick-kel van megoldva, de az csak kézzel hozható működésbe, ráadásul a kapcsoló mechanizmus helyét elfoglalta a kormányzás, így PF LED-eket kellett beépítenem. Ezt az opciót kifejezetten az SBricknek köszönhetően lehetett beépíteni a járműbe, hiszen 2 darab PF infra vevő szintén nem fért volna el a fülkében.

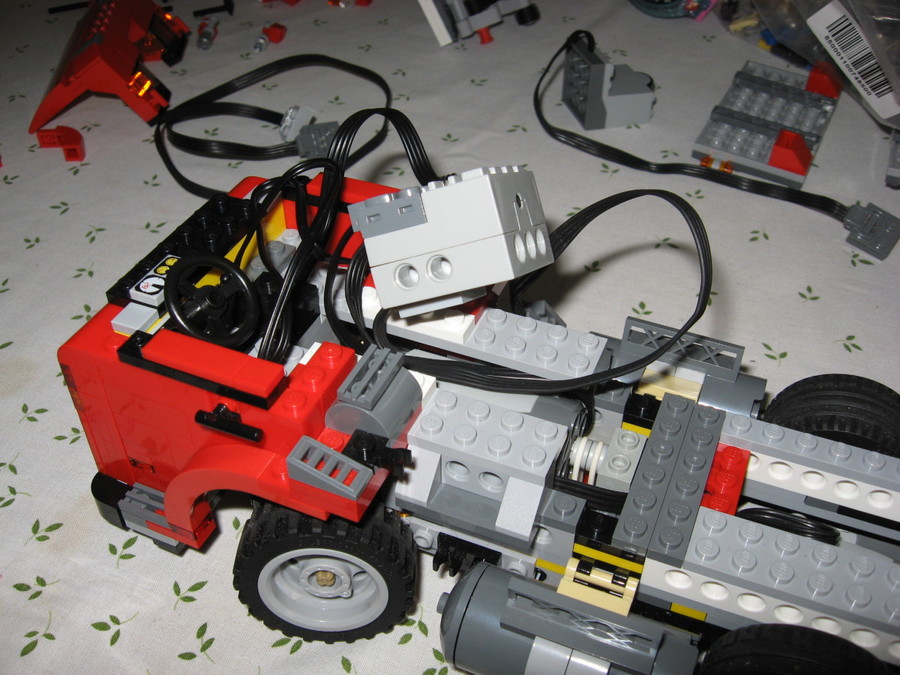

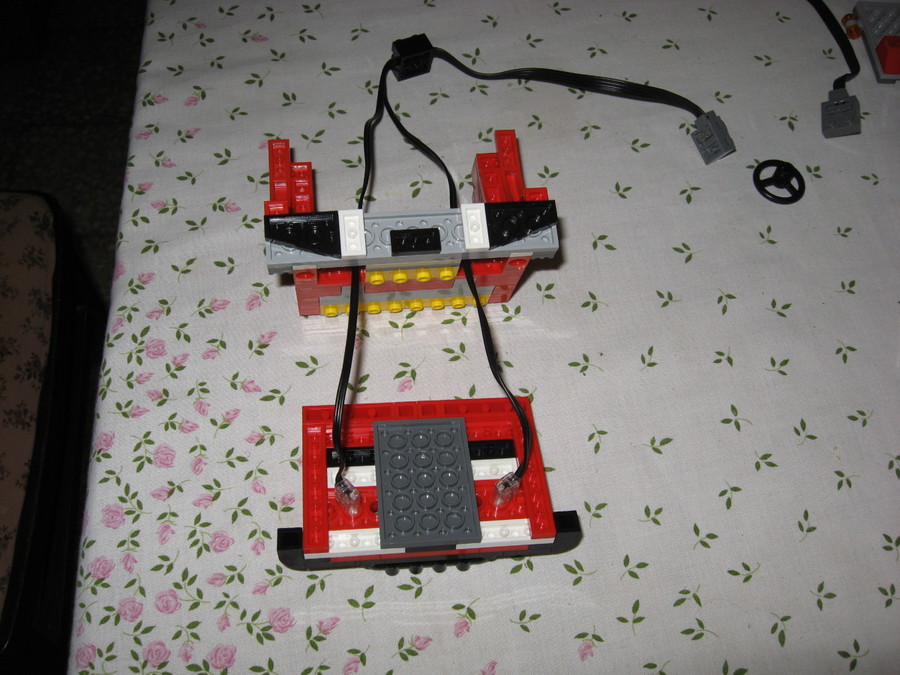

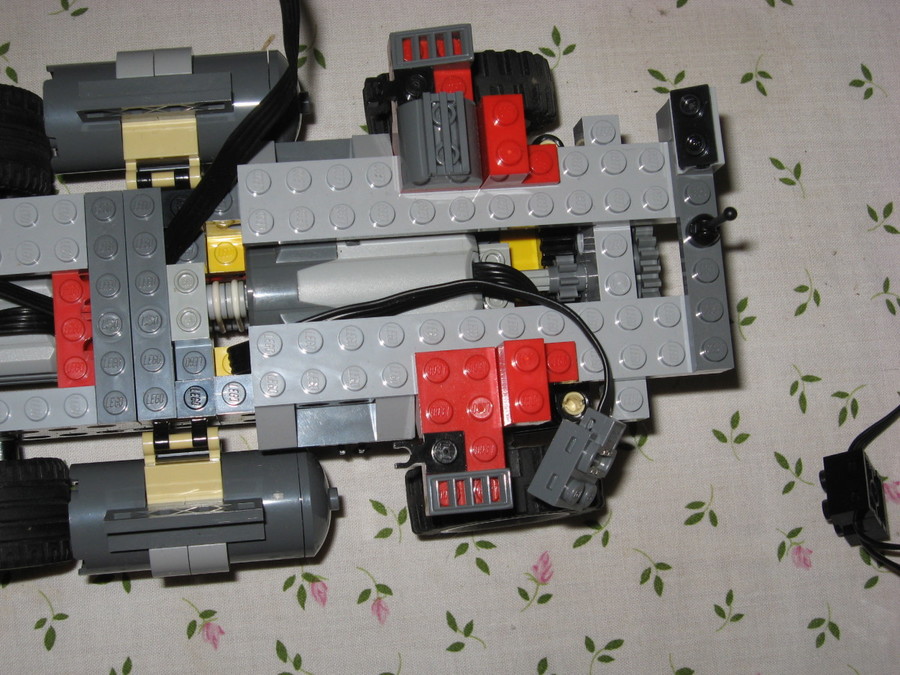

Amikor minden a helyén volt kicsit elbizonytalanodtam, hogy lesz-e hely ezt a sok kábelt elrejteni:

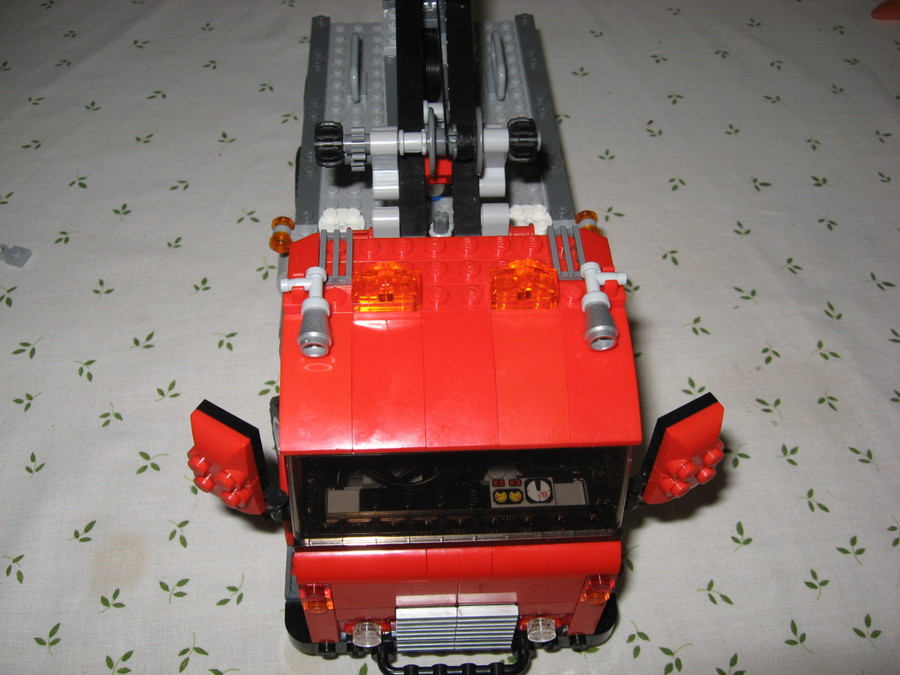

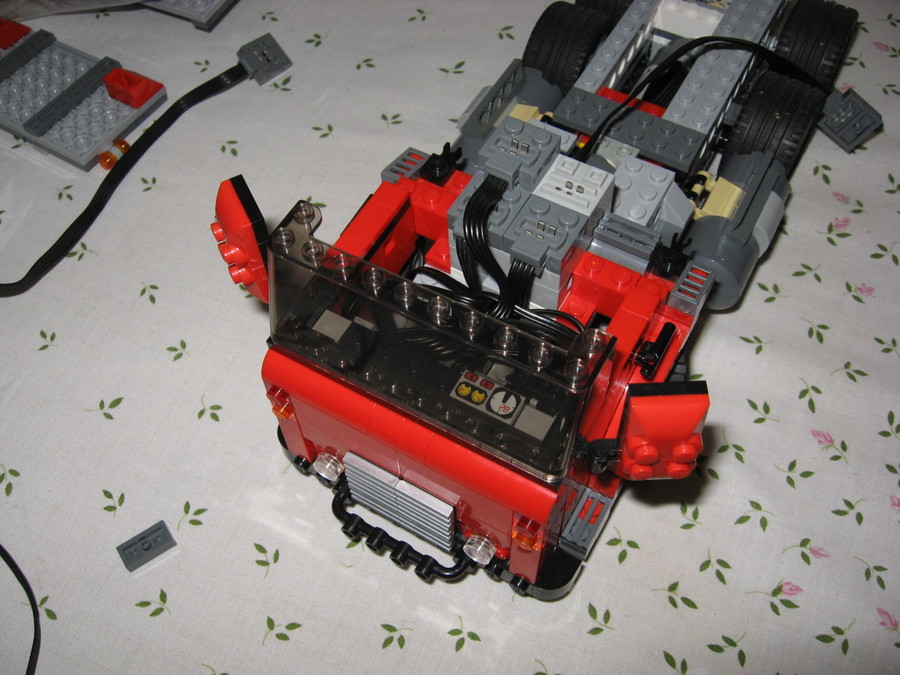

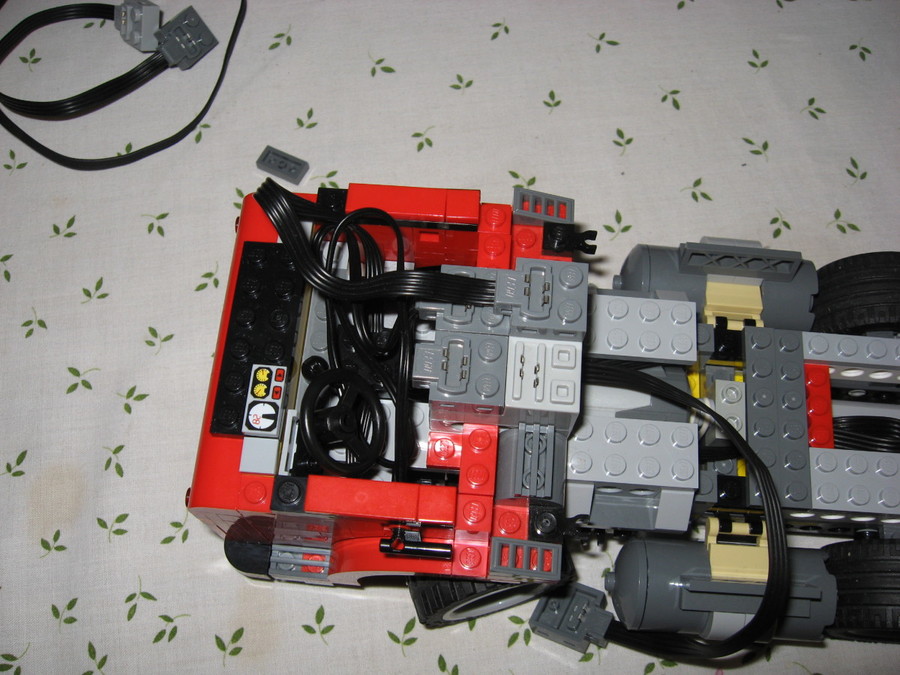

Szerencsére a fülke elég tágasnak bizonyult ehhez, igaz ha benézünk, nem fogad impozáns látvány, de kompromisszumokra néha szükség van :-)

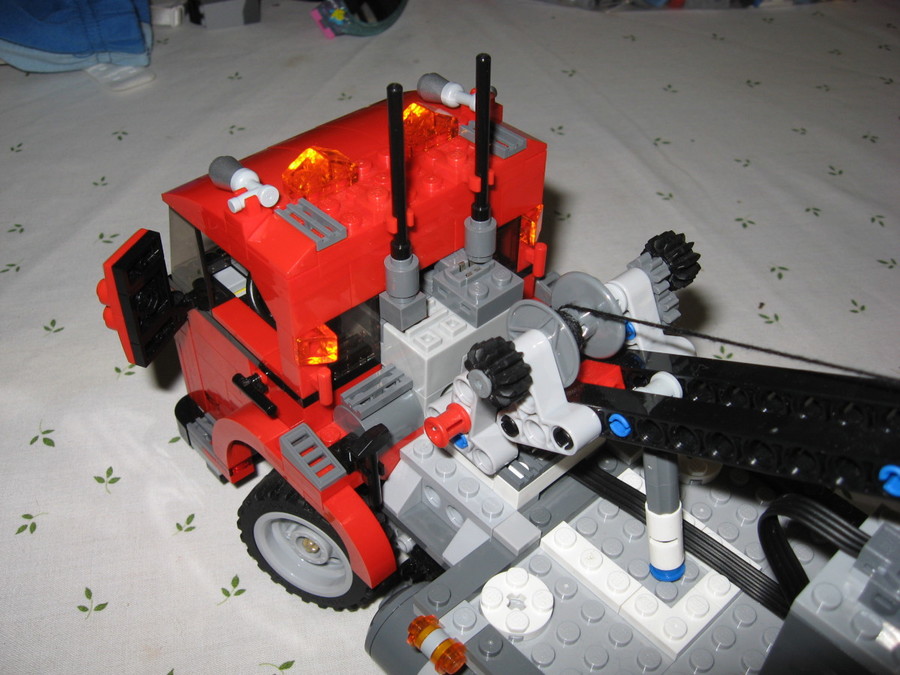

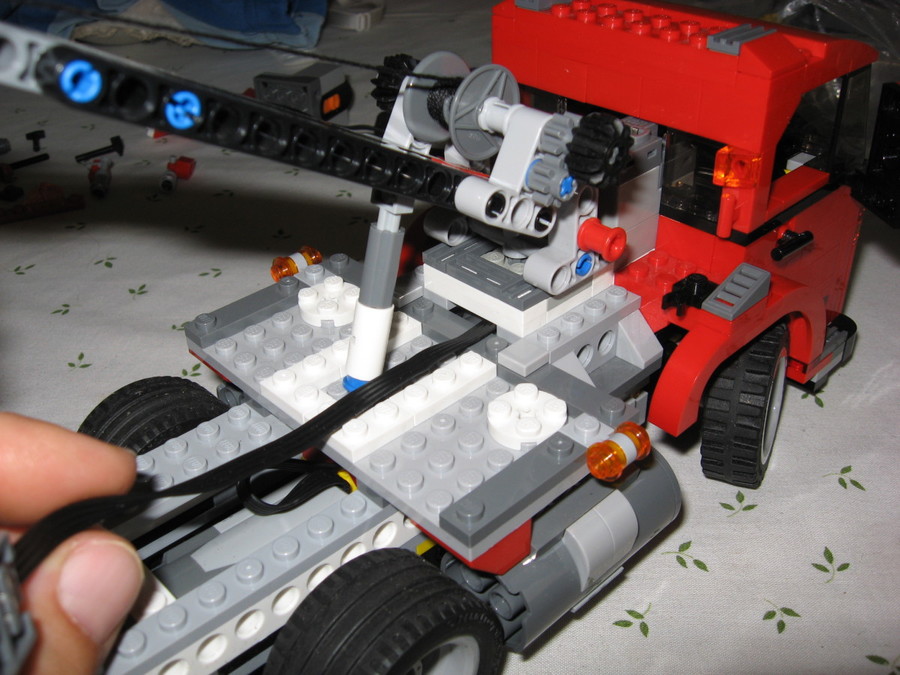

A daru felépítmény és a plató között sikerült helyet biztosítanom az SBricket az elemmodullal összekötő tápvezeték átfűzéséhez:

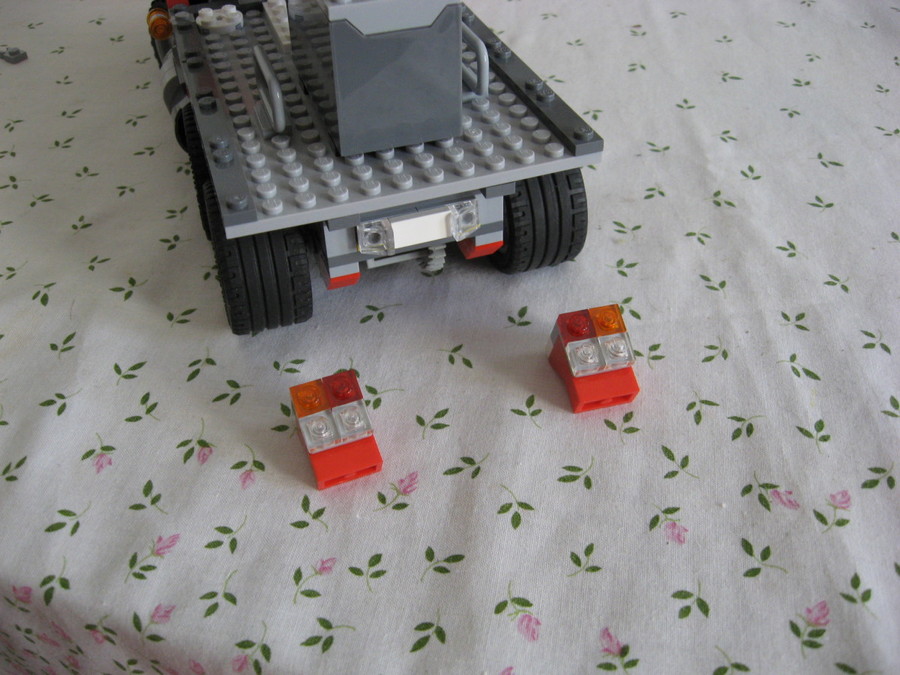

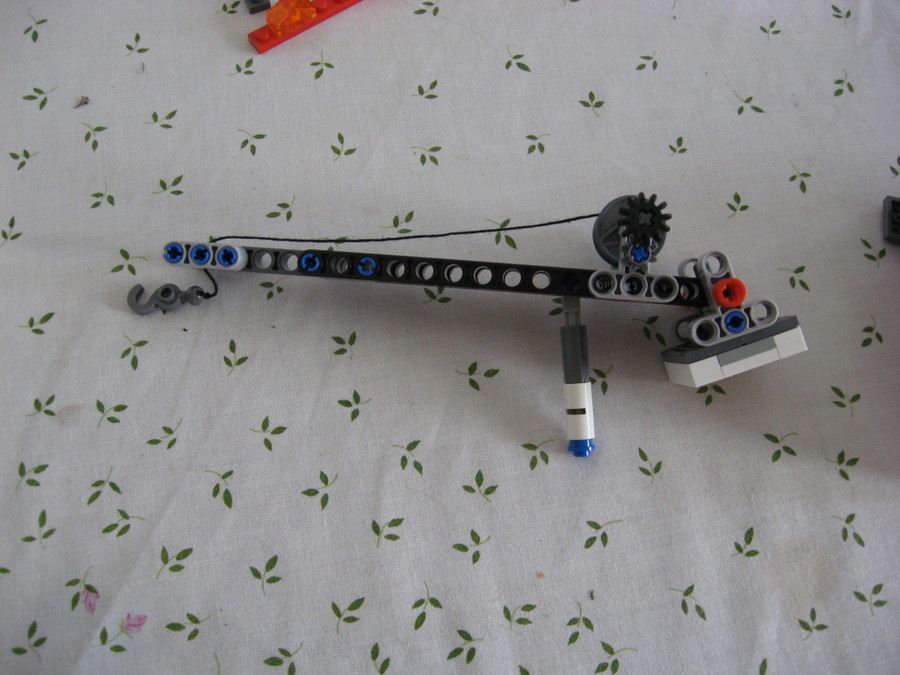

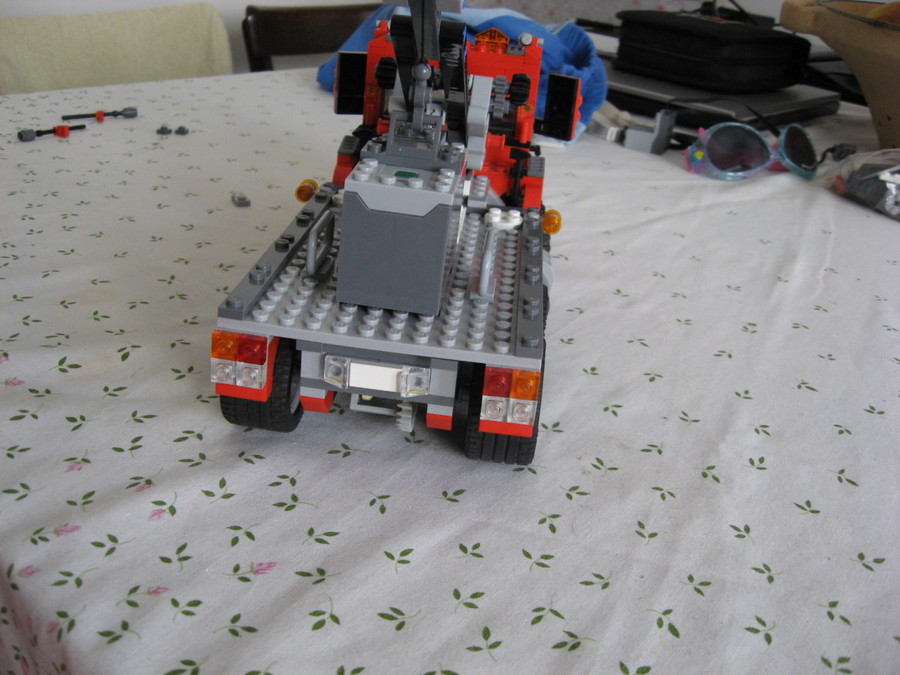

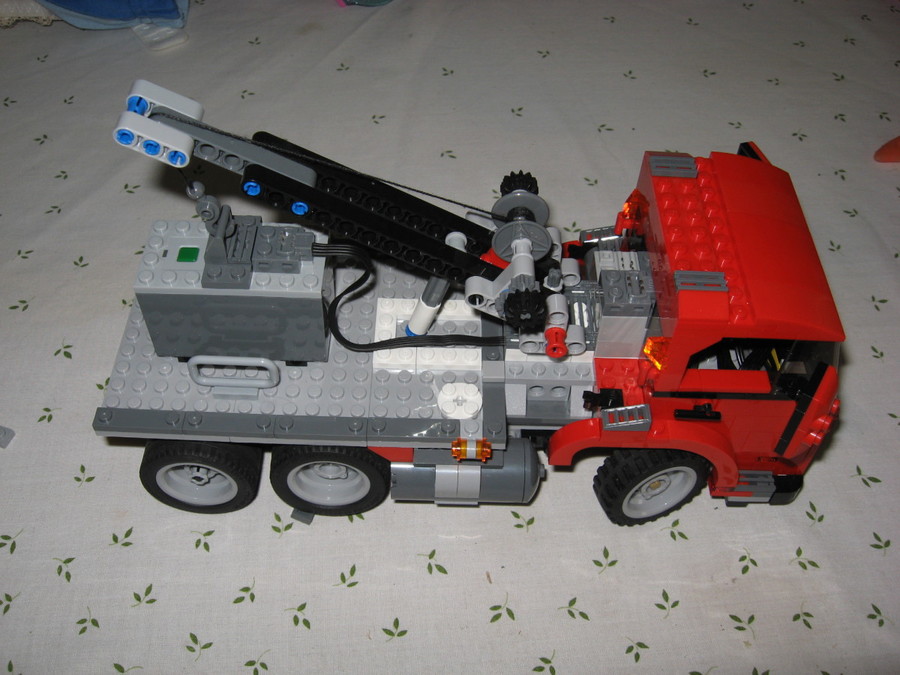

A daru körbeforgathatósága kicsit korlátozódott az SBrick elhelyezése miatt, de ez szerintem nem vesz le semmit a jármű megjelenéséből. Kapóra jött, hogy ez egy darus-platós szállító jármű, ugyanis az AAA elem modult így rakománynak kinevezve lehetett szépen elhelyezni a rakfelületen, így a daruzás egyébként sem opció már, hiszen elemmodul nélkül a jármű nem távirányítható. Alap modellben itt egy raklapra tett motor található, most egy "konténer" a rakomány :-)
